کابل نسوز اعلام حریق آدرس پذیر

در حقیقت کابل‌های اعلام حریق در سیستم های کاشف حریق آدرس پذیر همان کابل های مقاوم در برابر حریقی هستند که بر مبنای استاندارد های خاصی تولید شده و موفق به اخذ تاییدیه های بین المللی همچون LPCB شده اند.

همانگونه که میدانید حساسیت سیستم های اعلام حریق آدرس پذیر با توجه به گستردگی شبکه سیستم های اعلام حریق آدرس پذیر بیشتر از سیستم های متعارف بوده لذا استفاده از کابل های دارای تاییدیه برای این سیستم ها الزامی می باشد.

عوامل موثر بر کیفیت کابل اعلام حریق

از آنجایی که کابل‌های اعلام حریق دارای مشخصات منحصر بفردی هستند در اینجا به چند مورد از مشخصات و ویژگی این کابل ها که تاثیر مستقیم بر کیفیت کابل ها در شبکه های اعلام حریق دارد اشاره خواهیم کرد که عبارتند از:

LSOH:

این اصطلاح بسیار مهم و درخور اهمیت است چرا که خود به دو پارامتر بسیار مهم Low Smoke کم دود وHalogen Freeفاقد گاز کشنده هالوژن تقسیم می شود.

کم دود بودن در اثر سوختن مواد و انرژی و مولکول‌های جدید تولید شده که بسیار متنوع و خطرناک می باشند. ریسک به خطر افتادن جان انسان ها را دو چندان می‌کند از این رو کابل‌های مقاوم در برابر حریق دارای خاصیت Halogen Free هستند که فاقد این گازهای سمی و هالوژن هستند که طبق استاندارد BS EN 60754-1 و BS EN 60754-2 در دستور کار کابل سازی های معتبر دارای تاییدیه های بین المللی قرار می گیرند.

مقوله OHLS را با نام های FHLS ،ZHLS ،LSZH ،Free H Low S و… نیز می‌شناسند.

Flame Retardant:

این خاصیت بسیار مهم، باعث بازدارندگی انتقال و انتشار شعله به نقاط دیگر ساختمان می‌شود. دقت داشته باشیم که کابل هایی که خاصیت Flame Retardant دارند بایستی OHLS نیز باشند.

Fire Resistant:

کابل‌های اعلام و اطفاء حریق بایستی خاصیت Fire Resistant را داشته باشند. این خاصیت مبین توانایی عملکرد صحیح کابل در شرایط آتش سوزی می باشد.

دقت داشته باشیم که کابل Fire Resistant بایستی Flame Retardant بوده و بصورت پیش فرض OHLS نیز می باشد، در صورت نقض هر یک از این خواص سه گانه کابل برای سیستم اعلام و اطفاء حریق مناسب نمی‌باشد.

دقت فراوان داشته باشیم که اهمیت کابل در یک پروژه اعلام حریق اگر بالاتر از تجهیزات اعلام نباشد کمتر نیست، چرا که عیب یابی و تعمیر یا تعویض کابل به مراتب هزینه بر تر و سخت تر از تعمیر یا تعویض دتکتور و یا تجهیزات اعلام حریق می باشد.

به جرات میتوان گفت که عدم عملکرد یک سیستم اعلام حریق و اعلام آلارم کاذب و آتش سوزی های دروغین به دلیل نویز پذیری کابل های اعلام حریق می‌باشد.

Anti-Noise:

یکی از مهمترین موارد مورد بحث در کابل‌های سیستم اعلام حریق، پارامتر مقاومت در برابر نویز پذیری کابل است، چرا که نویز و امواج الکترو مغناطیس پیرامونی کابل باعث ایجاد الکتریسیته ساکن شده و با افزایش آن اختلاف پتانسیل بوجد آمده و باعث تحریک سیستم اعلام حریق و در نهایت آژیر و اعلام آتش سوزی کاذب خواهد بود.

حال با تاثیر پذیری از تکنولوژزی و دانش روز و استفاده از پوشش آلومینیومی به عنوان Screen و بهره مندی از سیم تخلیه، الکتریسیته ساکن ایجاد شده روی فویل آلومینیومی را به سیستم زمین تخلیه کرده و مانع از بروز آتش سوزی کاذب خواهد شد.

دقت داشته باشید که بنا به دلایل متعدد استفاده از شیلد بافته شده مجاز نمی‌باشد.

از این دلایل می توان به موارد زیر اشاره نمود:

o سیم های شیلد بسیار نازک است و در جریان آتش سوزی و مواجهه با حریق ذوب شده و دچار قطعی می گردد.

o سیم های شیلد در زمان حریق داغ شده و در عایق کابل نفوذ کرده و باعث ایجاد اتصال کوتاه می گردد.

فویل های بکار رفته در کابل‌های مقاوم در برابر حریق از دو مدل آلومینومی و مسی معمولا در بازار یافت می‎شود که پیچاندن فویل به دور کابل باعث انعطاف پذیری بیشتری در کابل می‎شود.

انواع کابل های اعلام حریق شرکت Cavicel ایتالیا به سه دسته زیر تقسیم می شوند:

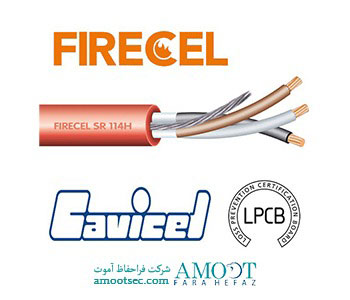

کابل اعلام حریق استاندارد Firecel SR 114 H

این کابل پر مصرف ترین کابل در سیستم اعلام حریق بوده و در دو مدل از نظر ساختار هادی بشرح زیر تولید و عرضه می گردد:

o کابل Firecel SR 114 H با هادی مفتولی (Solid)

o کابل Firecel SR 114 H با هادی نیمه افشان (Stranded)

لازم به ذکر است که در ساختار این کابل سطح مقطع سیم تخلیه سطح مقطع سیم های کابل تا سطح مقطع 4 میلیمتر همسان و برابر تولید و عرضه می گردد.

کابل اعلام حریق استاندارد و کاربردهای آن:

نظر به استفاده از عنوان “استاندارد” و ترجمه آن که به معنی حداقل ها می باشد این دسته از کابل ها ساده ترین و ارزان ترین نوع کابل ها بوده و عدول از این حداقل ها موجب نا کارآمدی کابل می گردد.

کاربرد کابل های استاندارد برای سیستم های اعلام و اطفاء حریق در ساختمان های مسکونی، سینماها، بیمارستان ها، سالن های تئاتر، ادارات، مساجد، اماکن مذهبی و زیارتگاه ها، مراکز خرید، پاساژها و… کاربرد دارند.

کابل اعلام حریق تقویت شده Firecel SR 114 E

این کابل با اضافه شدن یک لایه نوار میکا بر روی هادی و زیر عایق دارای مقاومت بالا تری در مواجهه با حریق بوده از این رو این کابل را enhanced یا تقویت شده نامیده اند.

کابل Firecel SR 104 H با هادی مفتولی

در ساختار این کابل تفاوت هایی نسبت به کابل Firecel SR 114 وجود داشته که بارز ترین آن سطح مقطع 0/5 برای سیم تخلیه (Drain Wire) می‌باشد.

کابل اعلام حریق MICC Firecel

این کابل با ساختار فوق العاده خود بالاترین مقدار مقاومت در شرایط آتش سوزی را دارد، اما به دلیل خشکی و محکمی کابل از این دسته کابل ها فقط در پالایشگاه ها و تاسیسات نفتی استفاده می‌شود.

کابل اعلام حریق و کاربرد آن در اطفاء حریق

کابل های اعلام حریق به عنوان اصلی ترین عامل ارتباطی بین سیستم های اعلام حریق و سیستم اطفاء حریق نقش اساسی و موثری دارد چرا که عدم انتقال دیتا های فعال سازی سیستم اطفاء یا تاخیر در ارسال اطلاعات موجب خسارات جبران ناپذیری خواهد شد.

ساختار سیم و کابل اعلام حریق

نظر به اهمیت موضوع ساختار کابل سیستم های اعلام حریق بشرح زیر تقدیم حضور می گردد:

o هادی از جنس مس

o عایق از جنس سیلیکون

o اسکرین لایه نویزگیر (پوشش در مقابل امواج الکترو مغناطیس پیرامونی(

o سیم تخلیه از جنس هادی مس قلع اندود

o روکش بیرونی از جنس پلیمرهای ترموپلاستیک کم دود و فاقد گاز هالوژن

استانداردهای کابل اعلام حریق

استاندارد طراحی اولیه BS 7629-1

استاندارد عایق BS EN 50363-1

استاندارد روکش بیرونی BS 7655-6-1

استاندارد مقاومت در برابر آتش BS 6387 (Cat, C,W,Z)

BS EN 50200 (PH30-PH60-PH120)

BS EN 50200 annex E

IEC 60331

استاندارد جلوگیری از توسعه و گسترش آتش BS EN 60331-1-2

استاندارد جلوگیری از انتقال حریق BS EN 60332-3-24

استاندارد گازهای خورنده BS EN 50267-2-1 amd. 2

استاندارد دودهای انتشار یافته در زمان آتش سوزی BS EN 61034-2

استاندارد کاربرد کابل BS 5839-1

BS 5839-8

BS 5266-1

BS 8519

همانگونه که میدانید از استانداردهای زیادی در طراحی، تولید و آزمایش کابل‌های سیستم های اعلام حریق استفاده می شود که معروف ترین ها و پر کاربرد ترین آنها بشرح زیر است:

تفاوت کابل نسوز و اعلام حریق چیست؟

کابل نسوز واژه ای ساخته ذهن افراد غیر متخصص بوده چرا که تمامی کابل ها می سوزند برای این منظور بهتر است بگوییم، کابل مقاوم در برابر حریق و یا کابل سیستم اعلام حریق که میتوان این گونه معرفی کرد:

کابل اعلام حریق کابل است که بتواند توان مقدار مشخصی شعله مستقیم را برای مدت زمان مشخصی بر مبنای استاندارد های مربوطه تحمل نماید.

آیا گواهینامه LPCB برای کابل اعلام حریق اجباری است؟

جهت حصول اطمینان از کیفیت و صحت عملکرد هر محصولی، موسسات اعتبار سنجی بین المللی که بطور مستقل و غیر مغرضانه نسبت به تست و کنترل کیفی می‌نمایند و مدارک آنها اعتبار بین المللی دارد.

از این دسته موسسات، موسسه اعتبار سنجی Red Book Live انگلستان است که تاییدیه های Loos Prevention Certification Board که مخفف آن LPCB بوده را صادر نموده از آنجا که این موسسه شهرت عام داشته و به انجام تست های سختگیرانه معروف است،

تمامی مهندسان و دست اندرکاران صنف ایمنی و اعلام حریق به محصولات دارای نشان LPCB اعتماد داشته و بدون شک این کابل های سیستم اعلام حریق را مصرف می نمایند، دقت داشته باشیم که عدم وجود این تاییدیه مخصوصاً در کابل های اعلام حریق می تواند عواقب ناگواری را در پی داشته باشد.

با توجه به موارد فوق و بررسی های کارشناسانه و آزمایش‌های سخت کابل های سری Firecel شرکت کابل سازی Cavicel ایتالیا موفق به اخذ تاییدیه LPCB به شماره 217F گردید.

تاییدیه سازمان آتش نشانی تهران

کابل اعلام حریق Cavicel دارای تاییدیه سازمان آتش نشانی تهران می باشد.
