کابل شبکه

در شبکه های محلی از کابل به عنوان محیط انتقال و به منظور ارسال اطلاعات استفاده می گردد. متداولترین نوع کابلهای چهار زوجی که در انتقال اطلاعات استفاده می گردد، کابل های بهم تابیده می باشند. کابلهای UTP بصورت چهار زوج 100 اهمی می باشد که هر دو زوج بهم تابیده شده اند. کابل های UTP دارای استانداردهای متعددی بوده که در گروههای (Categories) متفاوت Cat 5, Cat 5e, Cat 6 , Cat7 تقسیم شده اند. سرعت و پهنای باند فرکانسی این نوع کابلها

عبارتند از:

Cat5=100 Mhz Cat5e=200 Mhz Cat6 = 250,350 Mhz Cat7=600,1000 Mhz
کابل های بهم تابیده دارای انواع بدون شیلد UTP، فویل آلومینیومی FTP و شیلد دار STP و گاهی فویل و شیلد دار SFTP در رنگهای مختلف و با دو نوع ژاکت PVC و LSZH عرضه می شوند که نوع آخری فاقد هالوژن می باشد و در هنگام آتش سوزی دود سمی تولید نمی کند. برای کسب اطلاعات بیشتر در این زمینه مقاله بررسی ساختار انواع کابل شبکه را مطالعه فرمایید.

کابل Straight

جهت ارتباط دو وسیله غیر مشابه (کامپیوتر به سوییچ)
رنگ بندی هر دو سر کابل:
1-سفید نارنجی(TD+)
2-نارنجی(TD-)
3-سفد سبز(RD+)
4-آبی(NC)
5-سفید آبی(NC)
6-سبز(RD-)
7-سفید قهوه ای(NC)
8-قهوه ای(NC)

کابل Cross

جهت ارتباط دو وسیله مشابه (دو کامپیوتر با هم)

رنگ بندی یک سر کابل:
1-سفید نارنجی(TD+)
2-نارنجی(TD-)
3-سفد سبز(RD+)
4-آبی(NC)
5-سفید آبی(NC)
6-سبز(RD-)
7-سفید قهوه ای(NC)
8-قهوه ای(NC)

سایر کابل شبکه

1-سفید سبز(RD+)
2-سبز(RD-)
3-سفید نارنجی((TD+
4-آبی(NC)
5-سفید آبی(NC)
6-نارنجی(TD-)
7-سفید قهوه ای(NC)
8-قهوه ای(NC)

مشخصه های کابل UTP با توجه به مشخصه های کابل های UTP ، امکان استفاده ، نصب و توسعه سریع و آسان آنان ، فراهم می آورد . جدول زیر انواع کابل های UTP را نشان می دهد :

موارد استفاده پهنای باند سرعت انتقال اطلاعات گروه

سیستم های قدیمی تلفن ، ISDN و مودم 0.4 MHz حداکثر تا 1 مگابیت در ثانیه CAT1
شبکه های Token Ring 4 MHz حداکثر تا 4 مگابیت در ثانیه CAT2
شبکه های Token ring و 10BASE-T 16 MHz حداکثر تا 10 مگابیت در ثانیه CAT3
شبکه های Token Ring 20 MHz حداکثر تا 16 مگابیت در ثانیه CAT4
اترنت ( ده مگابیت در ثانیه ) ، اترنت سریع ( یکصد مگابیت در ثانیه ) و شبکه های Token Ring ( شانزده مگابیت در ثانیه ) 100 MHz حداکثر تا 100 مگابیت در ثانیه CAT5
شبکه های Gigabit Ethernet 100 MHz حداکثر تا 1000 مگابیت در ثانیه CAT5e
شبکه های Gigabit Ethernet 250 MHz حداکثر تا 1000 مگابیت در ثانیه CAT6
10G 500 MHz حداکثر تا 10000 مگابیت در ثانیه CAT6A
10G 600 MHz حداکثر تا 10000 مگابیت در ثانیه CAT7
10G 1000 MHz حداکثر تا 10000 مگابیت در ثانیه CAT7A
40G 1600-2000 MHz حداکثر تا 40000 مگابیت در ثانیه CAT8



کانکتور استاندارد برای کابل های UTP ، از نوع RJ-45 می باشد. کانکتور فوق شباهت زیادی به کانکتورهای تلفن (RJ-11) دارد. هر یک از پین های کانکتور فوق می بایست بدرستی پیکربندی گردند. (RJ:Registered Jack)

کابل کواکسیال یکی از مهمترین محیط های انتقال در مخابرات کابل کواکسیال و یا هم محور می باشد . این نوع کابل ها از سال 1936 برای انتقال اخبار و اطلاعات در دنیار به کار گرفته شده اند. در این نوع کابل ها، دو سیم تشکیل دهنده یک زوج ، از حالت متقارن خارج شده و هر زوج از یک سیم در مغز و یک لایه مسی بافته شده در اطراف آن تشکیل می گردد. در نوع دیگر کابل های کواکسیال ، به حای لایه مسی بافته شده ، از تیوپ مسی استوانه ای استفاده می شود. ماده ای پلاستیکی این دو هادی را از یکدیگر جدا می کند. ماده پلاستیکی ممکن است بصورت دیسکهای پلاستیکی یا شیشه ای در فواصل مختلف استفاده و مانع از تماس دو هادی با یکدیگر شود و یا ممکن است دو هادی در تمام طول کابل بوسیله مواد پلاستیکی از یکدیگر جدا گردند.

بررسی ساختار انواع کابل شبکه

در بستر شبکه انواع مختلفی از رسانه ها، جهت انتقال داده ها از یک تجهیز شبکه به تجهیز دیگر وجود دارند. از پرکاربردترین آنها می توان به کابل فیبرنوری ، کابل شبکه ، کابل کواکسیال ، انواع رادیو و ... اشاره نمود. در بین رسانه های فوق، عمومی ترین رسانه ، کابلهای شبکه که نوعی از کابلهای Twisted-Pair ( زوج سیم بهم تابیده ) است ، می باشند. این نوع کابل از هشت رشته سیم مسی که 2 به 2 به هم تابیده شده اند، تشکیل شده است. کابلهای Twisted-Pair انواع مختلفی دارند که از Cat1 تا Cat8 گروه بندی شده و هر گروه مشخصات فنی خاص خود را داشته و برای کاربرد خاصی مورد استفاده قرار می گیرند. در این گروه بندی به رده کابلهای cat5 تا cat8 اصطلاحا کابل شبکه گفته می شود و هر چه از پایین ترین رده به سمت بالاترین رده حرکت کنیم، سرعت و پهنای باند انتقال اطلاعات افزایش پیدا می کند.

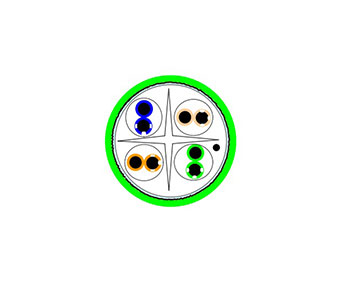

کابل شبکه از لحاظ ساختار کلی شامل چند بخش می باشد:

1- روکش رویی کابل که معمولا از جنس PVC یا LSZH است.
2- 4 زوج سیم مسی به هم تابیده
3- جدا کننده 4 زوج یا Divider
البته در برخی از انواع کابل شبکه، علاوه بر 3 بخش فوق ، موارد زیر نیز بر حسب نوع کابل به ساختار آن اضافه می گردد:
1- فویل 2- شیلد 3- سیم ارت 4- روکش PE در کابلهای مخصوص فضای باز 5 - محافظ Steel Armorded
دقت کنید که هر کابل بسته به نوع کاربرد آن ممکن است از تمام یا برخی از موارد فوق استفاده نماید. بطور کلی کابلهای شبکه از لحاظ ساختار در دو گروه اصلی قرار می گیرند.

UTP ( Unshielded Twisted-Pair )
2- STP ( shielded Twisted-Pair )
کابل شبکه UTP ، فقط شامل 3 بخش اصلی یعنی روکش رویی، 4 زوج به هم تابیده مسی و جداکننده 4 زوج ( کابل cat6 به بالا ) می باشد و کابل شبکه STP علاوه بر 3 بخش اصلی ، بسته به نوع کابل شامل فویل ، شیلد ، سیم ارت و ... می باشد. علت استفاده از این لایه های اضافه در کابل شبکه ، حفاظت داده ها از عامل EMI یا همان نویزها یا اثرات القایی خارجی است.

انواع مختلف کابلهای شبکه از لحاظ لایه های حفاظتی در برابر اثرات

القایی یا EMI به شرح زیر می باشد:
1- UTP چهار زوج بهم تابیده
2- U/FTP چهار زوج بهم تابیده + یک لایه فویل دور هر زوج
3- F/UTP چهار زوج بهم تابیده + یک لایه فویل دور چهار زوج
4- S/UTP چهار زوج بهم تابیده + یک لایه شیلد بافته شده دور چهار زوج
5- SF/UTP چهار زوج بهم تابیده +یک لایه فویل و شیلد دور چهار زوج
6- F/FTP چهار زوج بهم تابیده + یک لایه فویل دور هر زوج + یک لایه فویل دور چهار زوج
7- S/FTP چهار زوج بهم تابیده + یک لایه فویل دور هر زوج + یک لایه شیلد دور چهار زوج
8- SF/FTP چهار زوج بهم تابیده + یک لایه فویل دور هر زوج + یک لایه فویل و شیلد دور چهار زوج

غیر از اثرات القایی یا EMI ، عوامل محیطی نیز ممکن است سبب آسیب دیدن کابل شبکه گردد. به همین علت ابتدا باید بررسی کنیم که کابلهای شبکه ممکن است در چه محیط هایی مورد استفاده قرار گیرند:
1- داخل داکت ، ترانک ، لوله های PVC یا فلزی
2- بصورت دفنی ، یعنی پس از حفر زمین مستقیما در دل خاک قرار گرفته و یا داخل کانال یا لوله قرار داده شده و سپس دفن می گردد.
3- روی دکل های مخابراتی
4- روی نمای ساختمان ها
5- ...



بطور کلی می توان کابلهای شبکه را از لحاظ محیط نصب به دو گروه

اصلی تقسیم بندی نمود:
1- کابل شبکه Indoor ( فضای داخل ساختمان )
2- کابل شبکه Outdoor ( فضای باز )

کابل شبکه Indoor معمولا دارای روکش از جنس PVC یا LSZH بوده و بر اثر عوامل محیطی مثل آب ، گرما ، سرما ، گرد و غبار، نور خورشید، ضربه، کشش و ... آسیب می بینند و با گذشت زمان فرسوده و بلا استفاده می گردند. ولی کابل شبکه Outdoor دارای روکش اضافی جهت حفاظت در برابر عوامل فرسایشی محیط است. کابل شبکه outdoor غیر دفنی دارای یک روکش PE مشکی رنگ و در حالت دفنی علاوه بر روکش فوق ، یک لایه حفاظتی Steel Armorded و یک لایه سم که سبب جلوگیری از آسیب دیدن توسط حیوانات جونده مانند موش می باشد.
