آموزش جامع نصب و راه‌اندازی دزدگیر پارادوکس SP4000

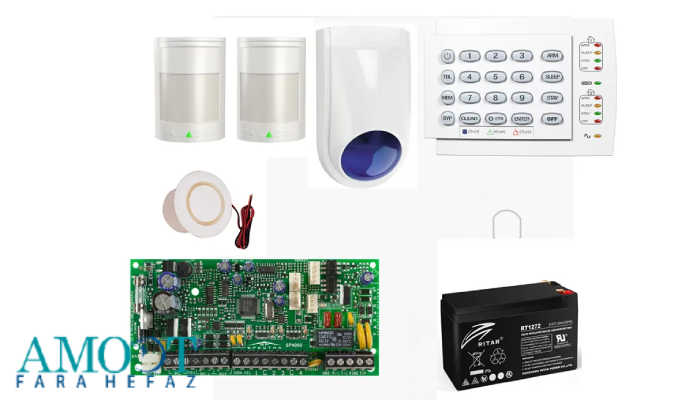

دزدگیر پارادوکس مدل SP4000 یکی از محصولات سری اسپکترا (SPECTRA) کمپانی پارادوکس است که در کنار مدل‌های دزدگیر پارادوکس SP5500 و دزدگیر پارادوکس SP6000 به عنوان یک سیستم امنیتی قابل اعتماد در بازار ایران شناخته می‌شود. این پنل به دلیل معماری ساده اما کارآمد، انتخاب محبوبی برای مصارف مسکونی و تجاری سبک است. SP4000 دارای چهار زون ورودی مستقل است که امکان اتصال تا ۱۶ چشمی را با سریال‌بندی سری فراهم می‌کند و از دو حالت ماندگاری آلارم کاذب و قابلیت تقسیم‌بندی پارتیشن پشتیبانی می‌کند. راه‌اندازی صحیح این دستگاه به دو مرحله کلی تقسیم می‌شود؛ نصب سخت‌افزاری که شامل اتصال برق، آژیر، چشمی‌ها و کیبورد است، و مرحله برنامه‌ریزی نرم‌افزاری که از طریق کیبورد دزدگیر پارادوکس K636 یا سایر کیبوردهای سازگار انجام می‌پذیرد.

پیش‌نیازهای نصب و انتخاب محل مناسب دزدگیر SP4000

پیش از شروع نصب، باید مکان مناسبی برای پنل دزدگیر انتخاب شود. اولین معیار، دسترسی محدود افراد غیرمجاز به پنل است؛ بنابراین بهتر است در اتاق‌های سرویس، پشت کمدها یا نقاط غیرقابل دید نصب گردد. دومین معیار، شرایط محیطی مناسب است؛ رطوبت بالا و نوسانات دمایی شدید می‌توانند به برد الکترونیکی آسیب برسانند، به همین دلیل نصب در موتورخانه، سطوح بیرونی ساختمان یا مکان‌هایی با دمای بسیار بالا توصیه نمی‌شود. علاوه بر این، نزدیکی به منبع برق شهری و سهولت عبور کابل‌های چشمی‌ دزدگیر پارادوکس و آژیر از نکات عملی مهم در انتخاب محل است. رعایت تمامی استانداردهای پارادوکس در سیم‌کشی و نصب چشمی‌ها پیش از راه‌اندازی، از بروز مشکلات رایجی مانند آلارم کاذب و خرابی تدریجی تجهیزات جلوگیری خواهد کرد.

نصب فیزیکی پنل دزدگیر SP4000

نصب فیزیکی پنل SP4000 شامل چند مرحله منظم و متوالی است که باید با دقت انجام شوند.

مرحله اول: قاب فلزی پنل را در مکان انتخابی به دیوار پیچ کنید و مطمئن شوید که به صورت محکم و بدون لقی نصب شده است.

مرحله دوم: ترانسفورماتور دستگاه که به صورت جداگانه به فروش می‌رسد را روی پنل فلزی نصب کنید. ترانس وظیفه تأمین برق مستقیم دستگاه را از طریق شبکه ۲۲۰ ولت دارد.

مرحله سوم: برد دستگاه SP4000 را روی قاب فلزی قرار دهید. ثابت شدن برد توسط پین‌های پلاستیکی تعبیه‌شده روی پنل انجام می‌شود و نیازی به پیچ اضافه نیست.

مرحله چهارم: کابل‌های چشمی‌ها (در صورت استفاده از مدل باسیم)، آژیر و سیم برق ۲۲۰ ولت را از مسیرهای مشخص‌شده به داخل پنل وارد کنید.

مرحله پنجم: برق شهری را به ترمینال AC روی برد متصل کنید.

 سیم‌کشی و اتصال چشمی‌های پارادوکس به SP4000

اتصال چشمی‌های باسیم به پنل دزدگیر پارادوکس SP4000 از طریق ترمینال‌های زون انجام می‌شود. هر چشمی باسیم پارادوکس دارای چهار سیم رنگی است: سیم قرمز به AUX+ یا قطب مثبت تغذیه ۱۲ ولت، سیم مشکی به AUX- یا قطب منفی، سیم NC به پایه زون مربوطه (Zone 1 تا Zone 4) و سیم COM به پایه مشترک (C) متصل می‌شود.

یکی از قابلیت‌های مفید SP4000 این است که می‌توان چشمی‌ها را به صورت سری روی هر زون متصل کرد؛ یعنی تا ۴ چشمی روی یک زون و در نهایت جمعاً ۱۶ چشمی روی چهار زون. در این حالت، خروجی NC هر چشمی به ورودی زون بعدی و COM تمام چشمی‌ها به صورت مشترک به ترمینال C وصل می‌شود. چشمی‌های پارادوکس مانند مدل‌های DG85 (فضای باز) و NV5 با این سیستم کاملاً سازگار هستند.

نصب آژیر به دزدگیر پارادوکس SP4000

اتصال آژیر به SP4000 می‌تواند به دو روش انجام شود. در روش اول، آژیر مستقیماً به ترمینال BELL روی برد وصل می‌شود. در روش دوم، می‌توان یک مقاومت ۱ کیلو اهم استفاده کرد و اشتراک آن را به ترمینال TRIGGER متصل نمود که دقت تشخیص را افزایش می‌دهد و از آسیب احتمالی ناشی از اتصال کوتاه جلوگیری می‌کند.

نکته مهم در نصب آژیر پارادوکس این است که باید باتری بکاپ داخلی آژیر حتماً به صورت مشترک با باتری ۱۲ ولت دستگاه متصل شود. این اتصال تضمین می‌کند که در صورت قطع برق شهری، آژیر همچنان عملکرد خود را حفظ کند و سیستم در برابر کسانی که قصد دارند با قطع برق دزدگیر را خاموش کنند، ایمن بماند.

نصب کیبورد K636 به دزدگیر پارادوکس SP4000

کیبورد K636 یکی از کیبوردهای استاندارد پارادوکس برای برنامه‌ریزی سری SP است. در پشت این کیبورد پنج سیم رنگی وجود دارد که هر کدام وظیفه مشخصی دارند:

- سیم زرد به ترمینال YEL
- سیم سبز به ترمینال GRN
- سیم قرمز به AUX+
- سیم مشکی به AUX-
- سیم آبی مخصوص سری ماژلان (MAGELLAN) است و در SP4000 کاربرد ندارد

پس از اتصال صحیح سیم‌ها، کیبورد باید در محلی نصب شود که دسترسی آسان برای کاربران خانه یا محل کار داشته باشد. معمولاً نزدیک در ورودی اصلی مناسب‌ترین مکان برای نصب کیبورد است.

لازم به ذکر است که SP4000 علاوه بر K636، با کیبوردهای مدل **K10، K32LED، K32LCD، K32LX** و **TM70** نیز سازگار است.

تنظیم ساعت و تاریخ پس از راه‌اندازی

پس از اتصال باتری بکاپ، ترانس و سایر تجهیزات، اولین کاری که باید انجام شود تنظیم ساعت و تاریخ دستگاه است. برای این کار:

۱. کلید TBL روی کیبورد K636 را فشار دهید تا عدد ۸ روشن شود.
۲. مجدداً عدد ۸ را فشار دهید.
۳. ساعت و دقیقه را به صورت دو رقمی بر اساس فرمت ۲۴ ساعته وارد کنید (برای مثال ۱۴:۳۰).
۴. پس از تأیید ساعت، اعداد ۱، ۲ و ۳ روشن می‌شوند که به ترتیب نشانگر حالت ۲۴ ساعته، روز و شب هستند.
۵. سپس تاریخ را به ترتیب: سال میلادی، ماه و روز وارد کنید.

تنظیم دقیق ساعت و تاریخ از اهمیت بالایی برخوردار است، زیرا گزارش رویدادها (Event Log) و قابلیت فعال‌سازی خودکار بر اساس زمان، به این داده‌ها وابسته هستند.

رمزهای پیش‌فرض و ورود به حالت برنامه‌ریزی

برای شروع برنامه‌ریزی دزدگیر پارادوکس SP4000 به دو نوع رمز نیاز است:

- رمز نصاب (Master Code):** رمز کارخانه‌ای این دستگاه **0000** است و به نصاب امکان دسترسی کامل به تمام تنظیمات را می‌دهد.
- **رمز کاربر (User Code):** رمز پیش‌فرض کاربر اصلی **1234** است که باید پس از نصب به یک رمز اختصاصی تغییر داده شود.

برای ورود به حالت برنامه‌ریزی مراحل زیر را دنبال کنید:

۱. کلید **ENTER** را فشار دهید.
۲. **Master Code** یا **User Code 1** را وارد کنید.
۳. کلید مربوط به ویژگی مورد نظر را فشار دهید.
۴. برای فعال‌سازی عدد ۱ و برای غیرفعال‌سازی عدد ۰ را وارد کنید.
۵. برای خروج از منو، کلید **ENTER** یا **CLEAR** را بزنید.

تعریف زون‌ها، پارتیشن‌ها و انواع مناطق حفاظتی

یکی از مهم‌ترین مراحل برنامه‌ریزی، تعریف صحیح زون‌ها و انتخاب نوع عملکرد هر زون است. پس از ورود به منوی برنامه‌ریزی، کد شماره زون را وارد می‌کنید و سپس نوع منطقه را مشخص می‌کنید. مثال‌های رایج به شرح زیر است:

[001]>[01]>[1]>[ENTER]>[CLEAR]   → منطقه ۱ با تأخیر ورود
[002]>[05]>[1]>[ENTER]>[CLEAR]   → منطقه ۲ پیگیری (Follow Zone)
[003]>[08]>[1]>[ENTER]>[CLEAR]   → منطقه ۳ فوری (Instant Zone)
[004]>[16]>[1]>[ENTER]>[CLEAR]   → منطقه ۴ سرقت ۲۴ ساعته
[005]>[07]>[1]>[ENTER]>[CLEAR]   → منطقه ۵ پیگیری (فقط در فعال‌سازی کامل)
[006]>[10]>[1]>[ENTER]>[CLEAR]   → منطقه ۶ فوری (فقط در فعال‌سازی کامل)
[007]>[00]>[0]>[ENTER]>[CLEAR]   → حذف و بسته شدن منطقه ۷

**منطقه با تأخیر ورود** برای درهای ورودی اصلی مناسب است تا فرصت وارد کردن رمز فراهم شود. **منطقه فوری** بدون هیچ تأخیری آلارم فعال می‌کند و برای پنجره‌ها و درهای فرعی کاربرد دارد. **منطقه ۲۴ ساعته** حتی زمانی که دزدگیر غیرفعال است، آلارم می‌دهد و برای سنسورهای دود یا حریق استفاده می‌شود.

کدهای ویژگی‌های پیشرفته دزدگیر SP4000

SP4000 امکانات پیشرفته‌ای دارد که از طریق کدهای خاص در منوی برنامه‌ریزی قابل فعال‌سازی هستند:

[702]>[1,2,3,4,5,6]   → فعال‌سازی آلارم اضطراری با فشار دو زوج کلید [3-1]،[4-6]،[7-9]
[704]>[5]>[ENTER]>[CLEAR]   → فعال‌سازی صدای کوتاه آژیر هنگام آرم کردن
[705]>[1]>[ENTER]>[CLEAR]   → فعال کردن جفت‌سازی منطقه ATZ
[705]>[6,7]>[ENTER]>[CLEAR] → فعال‌سازی میکروسوئیچ‌های داخلی چشمی
[706]>[2]>[ENTER]>[CLEAR]   → فعال‌سازی حالت نصب چشمی با مقاومت ۱ کیلو اهم

فعال‌سازی منوی ۷۰۲ امکان آلارم اضطراری (پانیک) را فراهم می‌کند و در محیط‌هایی که به امنیت شخصی اهمیت داده می‌شود، مفید است. منوی ۷۰۶ نیز برای نصاب‌هایی که از روش مقاومتی برای اتصال چشمی استفاده می‌کنند ضروری است.

 تنظیم تأخیر ورود، خروج و زمان آژیر

تنظیم دقیق زمان‌های تأخیر از مهم‌ترین کارهایی است که باید متناسب با نیاز مشتری انجام شود. زمان‌های طولانی برای ورود، احتمال سوءاستفاده را افزایش می‌دهد؛ در حالی که زمان‌های خیلی کوتاه باعث نارضایتی کاربر می‌شود.

[710]>[__/__/__]>[ENTER]>[CLEAR]   → زمان تأخیر ورود (برحسب ثانیه)
[745]>[__/__/__]>[ENTER]>[CLEAR]   → زمان تأخیر خروج (برحسب ثانیه)
[747]>[__/__/__]>[ENTER]>[CLEAR]   → مدت زمان زنگ آژیر (برحسب دقیقه)
[741]>[1]>[ENTER]>[CLEAR]          → فعال‌سازی آرم خودکار نیمه‌وقت
[761]>[__/__:__/__]>[ENTER]>[CLEAR]→ تنظیم زمان آرم خودکار

معمولاً زمان ورود بین ۳۰ تا ۴۵ ثانیه، زمان خروج بین ۴۵ تا ۶۰ ثانیه و مدت آژیر بین ۳ تا ۵ دقیقه تنظیم می‌شود. این مقادیر را بر اساس شرایط خاص هر پروژه می‌توان تغییر داد.

کلیدهای Chime و تنظیمات صدا در کیبورد

کیبورد SP4000 قابلیت‌های صوتی متنوعی برای اطلاع‌رسانی کاربر دارد که از طریق حالت Chime قابل مدیریت هستند:

- **کلیدهای ۱ تا ۶:** صدای زنگ هشدار ملایم (Chime) را برای هر منطقه روشن یا خاموش می‌کند. این قابلیت مخصوصاً در مغازه‌ها و محیط‌های تجاری برای اطلاع از ورود مشتری بسیار کاربردی است.
- **کلید ۸:** صدای آهنگ Chime را کلاً روشن یا خاموش می‌کند.
- **کلید ۹:** صدای بوق کیبورد را در حالت بی‌صدا قرار می‌دهد؛ بوق متناوب پس از فشردن این کلید نشان‌دهنده فعال شدن حالت بی‌صدا است. برای خروج از حالت بی‌صدا باید کلید ۹ را به مدت ۲ ثانیه نگه دارید.

 راهنمای کامل خطاها و کلید TRBL

کلید TRBL روی کیبورد K636 یکی از ابزارهای اصلی عیب‌یابی دستگاه است. در صورت بروز هر مشکلی، این کلید روشن یا چشمک‌زن می‌شود و با فشردن آن می‌توان مشخص کرد کدام خطا رخ داده است:

| کلید | نوع خطا | توضیح |
|------|----------|--------|
| ۱ | باتری خراب یا عدم اتصال | باتری پشتیبان باید بررسی یا تعویض شود |
| ۳ | قطع برق شهری | ترانس یا منبع برق بررسی شود |
| ۴ | قطع ارتباط آژیر | سیم‌کشی یا اتصال آژیر بررسی شود |
| ۸ | عدم تنظیم ساعت | ساعت سیستم باید مجدداً برنامه‌ریزی شود |
| ۹ | خطای سیم‌کشی | اتصالات زون‌ها یا برق بررسی شوند |
| ۱۱ | خرابی منطقه آتش | زون آتش‌نشانی قطع یا خراب شده است |

شایع‌ترین خطا در نصب‌های تازه، خطای کلید ۸ (عدم تنظیم ساعت) است که با طی کردن مراحل تنظیم ساعت برطرف می‌شود. خطای کلید ۹ نیز معمولاً ناشی از سیم‌کشی معیوب یا اتصال معکوس است و باید سیم‌های NC و COM تمام زون‌ها بازبینی شوند.

برنامه‌ریزی مجدد ساعت سیستم

در صورتی که ساعت سیستم نیاز به اصلاح داشت یا خطای کلید ۸ در TRBL نمایش داده شد، مراحل زیر را دنبال کنید:

۱. کلید **ENTER** را فشار دهید.
۲. **Master Code** یا **User Code 01** را وارد کنید.
۳. کلید **MEM** را فشار دهید.
۴. زمان جدید را بر اساس فرمت ۲۴ ساعته وارد کنید؛ مثال: ساعت ۸:۳۰ شب = ۲۰:۳۰
۵. کلید **ENTER** را برای تأیید فشار دهید.

سؤالات متداول

SP4000 از چشمی‌های بی‌سیم پشتیبانی می‌کند؟
بله، با تهیه ماژول‌های وایرلس اختصاصی پارادوکس می‌توان SP4000 را به تجهیزات بی‌سیم متصل کرد. با این حال اگر هدف ایجاد یک سیستم کاملاً وایرلس است، بهتر است از پنل **پارادوکس MG5050** سری ماژلان استفاده شود که از پایه برای ساختار بی‌سیم طراحی شده و امکانات جامع‌تری در این زمینه ارائه می‌دهد.

کاربرد پارتیشن در SP4000 چیست؟
پارتیشن‌بندی به شما امکان می‌دهد یک سیستم دزدگیر را به دو بخش مستقل تقسیم کنید. **Master Code 1** به طور دائم به پارتیشن ۱ اختصاص دارد و می‌تواند کدهای کاربر همان پارتیشن را مدیریت کند. **Master Code 2** نیز به پارتیشن ۲ اختصاص دارد. نکته مهم این است که کدهای اصلی نمی‌توانند کدهای کاربری که به هر دو پارتیشن اختصاص داده شده‌اند را ویرایش کنند؛ برای این کار فقط **Master System Code** دسترسی کامل دارد. این قابلیت در مجتمع‌های تجاری که هر واحد نیاز به کنترل مستقل دزدگیر خود دارد بسیار کاربردی است.

آیا نصب SP4000 کار سختی است؟
نصب این دستگاه برای افراد آشنا به مفاهیم پایه الکترونیک و سیستم‌های امنیتی قابل انجام است؛ خصوصاً با کمک راهنماهای تصویری و دفترچه فارسی موجود. با این حال برای اطمینان از صحت کار، جلوگیری از آسیب به تجهیزات و بهره‌مندی از ضمانت محصول، پیشنهاد می‌شود از تیم فنی متخصص یا نمایندگی‌های رسمی پارادوکس کمک گرفته شود.

جمع‌بندی

نصب و راه‌اندازی دزدگیر پارادوکس SP4000 یک فرآیند منظم و مرحله‌به‌مرحله است که با انتخاب محل مناسب، سیم‌کشی اصولی چشمی‌ها، آژیر و کیبورد آغاز می‌شود و با برنامه‌ریزی دقیق زون‌ها، تنظیم تأخیرها و تعریف رمزهای اختصاصی به پایان می‌رسد. توجه به جزئیات فنی مانند نحوه اتصال سری چشمی‌ها، استفاده از مقاومت در مدار آژیر و تنظیم صحیح پارتیشن‌ها، نقش مستقیمی در پایداری و عملکرد بلندمدت سیستم دارد. با رعایت تمام مراحل این راهنما، می‌توان از قابلیت‌های کامل این پنل حفاظتی در محیط‌های مسکونی و تجاری بهره‌مند شد.
