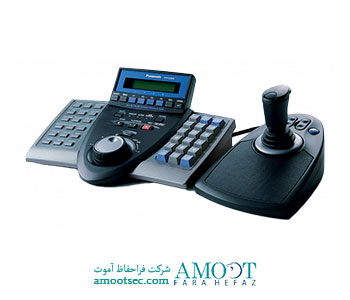

کیبورد کنترلر WV-CU950 مسئولیت کنترل سریع تجهیزات نظارتی i-Pro را بر عهده دارد. این کیبورد کنترلر به منظور استفاده با سیستم ماتریس 850 Panasonic طراحی و ساخته شده است.
کیبورد کنترلر WV-CU950 که با الهام گیری از دستگاه های هدایت پرواز ساخته و طراحی شده است به طور کلی شامل سه بخش اصلی می باشد که عبارتند از: 1. جاگ یا صفحه کلید 2. رینگ شاتل یا چرخ غلطان 3. جوی استیک یا دستک. با کمک کلیدها و رینگ می توان فرآیند جستجو، تنظیمات سیستم را سریع و آسان تر انجام داد.
وزن این دستگاه در مجموع تقریبا 2 کیلو گرم بوده و می تواند از دمای 10- تا 50+ پاسخگویی داشته باشد.
با استفاده از دستگاه کیبورد کنترلر WV-CU950 می توان یک کنترل حرفه ای و پیشرفته را عملی ساخت و این کنترل با بیش از 30 دکمه بر روی سیستم های امنیت Pansonic i-Pro شکل می گیرد. لذاست که در اتاق های کنترل نظارتی بسیار مهم، از این دستگاه استفاده می شود.
خلاصه ویژگی های کیبورد کنترلر WV-CU950
- قابل انطباق با دستگاه هاى ضبط تصویر دیجیتال در مدل های WJ-HD300 ، WJ-HD500 ، WJ-HD200 و دیگر دستگاه هاى خانواده PS-DATA2))
2. طراحی شیک و حساب شده ای دارد زیرا ارگونومی دستگاه به صورت universal می باشد بدین معنا که برای چپ دستان و راست دستان بهینه سازی شده است.
3. امکان تغییر زاویه و حرکت دادن دوربین ها در حالت عمودی و افقی با استفاده از کنترلر جوی استیک سه محوری. در خصوص دوربین های PTZ))
4. امکان کنترل لنز دوربین
5. قابل انطباق با دستگاه ماتریکس مدل ۱۵۰ WJ-SX150A نسخه ۲٫۰۳ و بالاتر
6.برخورداری از پورت شبکه و پروت RS485
7.امکان دسترسی ساده به تصاویر ضبط و ذخیره شده با استفاده از یک کلید خاص
8.برخورداری از یک صفحه کلید به منظور دسترسی سریع به تمامی دوربین ها
9. داراى Jog Dial و Shuttle Ring
10.دارای ویژگی برنامه ریزی سیستم دوربین ها
11.دارای ساعت داخلی برای ثبت تاریخ و زمان (کیبورد ۳ محوره)
12.ارتقاء ساده سخت افزار توسط پورت RS-232
13. برخورداری از پروتکل های داخلی DSCP، Pelco D و Pelco P
14.صفحه کلید لاستیکی که کار با آن را راحت می کند.
15.پورت سریال 9 پین
16.ظرفیت پشتیبانی حداکثر ۲۵۵ دستگاه که شامل ۲۲۳ دوربین یا گیرنده خواهد بود، ۱۶ کیبورد کنترلر و ۱۷ DVR یا مولتی پلکسر.
کاربرد های کیبورد کنترلر WV-CU950
با کمک این محصول پاناسونیک می توان خیلی راحت در میان پنجره های نمایشگر خود جا به جا شده و با صفحه کلید بزرگی که دارد، به طور مستقیم دوربین های مداربسته IP خود را تحت کنترل در آورید.
جوی استیک به کار رفته در ساخت این محصول، باعث قدرت بخشی به دقت حرکت دوربین شده و محوری 3 گانه را فراهم آورده است. جوی استیک را می توانید به سادگی از بدنه اصلی دستگاه جدا کنید.
همچنین میزان ارتفاع جوی استیک را می توان با اندازه دست اپراتور کم و زیاد کرد و در این خصوص محدودیتی وجود ندارد.
همچنین آنالیز متمرکز ویدئو ها با استفاده از دکمه های ضبط، پخش، توقف و مکث می توان دقت کار را بالا ببرد.
اما از نکات مفید دیگری که در ساخت کیبورد کنترلر WV-CU950 وجود دارد، اتصال با کابل اترنت است و احتیاجی به USB ندارد.
صفحه نمایش به کار رفته در کیبورد کنترلر WV-CU950، بازخوردی واضح از عملکرد سیستم را به شما نشان می دهد و امکان شناسایی سریع دوربین ها را برای کاربران فراهم می کند.
جاگ و رینگ شاتل کیبورد کنترلر WV-CU950 نیز به کنترل آسان تر ذخیره ساز های شما کمک می کند.
آموزش راه اندازی کیبورد کنترلر WV-CU950
برای ورود به بخش تنظیمات سیستم، ابتداء کلید SYS را فشار دهید و با وارد کردن رمز عبور پیش فرض 0000 وارد بخش تنظیمات شوید. از کلید های ▲ (RUNSEQ) و ▼ (SETSEQ) باید به منظور حرکت در قسمت های منو تنظیمات استفاده شود.
بخش اتصال سیستم
در این بخش باید با فشردن دکمه های ► یا ◄ دستور یک اسکن جدید را بدهید تا دوربین های دام متصل به باس RS-485 بررسی شوند. توجه دارید که دوربین های ثابت امکان جستجو نداردند.
بخش تخصیص شناسه به کیبورد
در این بخش می توان یک شناسه اختصاصی را برای کیبورد در نظر گرفت. به منظور تغییر عدد شناسه، باید کلید های ► یا ◄ را فشار دهید. شناسه پیش فرض دستگاه، 240 است. توصیه می شود اگر بیشتر از یک کیبورد به یک باس RS-485 وصل شده است، حتما شناسه جدیدی به کیبورد ها بدهید و نباید همه دارای یک شناسه باشند.
بخش مانیتور سیستم
برای کاربران امکان انتخاب یک حالت مانیتوری خاص بر اساس ساختار های متفاوت سیستم وجود دارد. این گزینه های انتخاب شامل:
1. مانیتور اصلی
2. حالت Matrix output
3.حالت Super MPX سوپر مولتی پلکسر
4. حالت Super MMX ماتریس مولتی پلکسر
قاعده اولیه در خصوص این بخش آن است که اگر کمتر از 16 دوربین در سیستم امنیتی وجود داشته باشد، انتخاب گزینه MPX می تواند مناسب باشد. اما در صورتی که از سیستم امنیتی بزرگ تری برخوردار هستید، بهتر است کیبورد کنترلر WV-CU950 را در حالت های Super MPX یا Super MMX قرار دهید.
توجه داشته باشید که کیبورد کنترلر WV-CU950 در صورتی که در حالت Super MMX قرار داشته باشد، کلید ENTER/ZOOM که برای کنترل DVR یا دوربین دام است بی اثر خواهد شد. این کلید در حالت های دیگر برای زوم دیجیتال استفاده می شود.
بخش لیست هشدار سیستم
در این بخش می توانید لیستی از 10 هشدار اخیر را در باس سیستم تهیه کنید. مثلا زمان هشدار ناشی از یک رویداد مهم.
