آموزش نصب چشمی پارادوکس 476

5بازدید

03 شهریور 1405

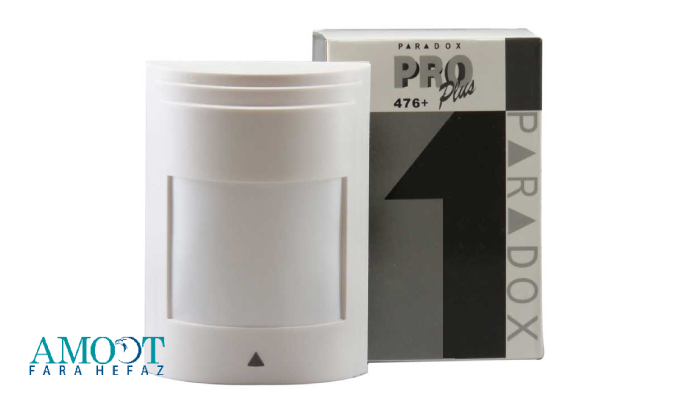

چشمی ۴۷۶ پارادوکس، که در بازار با نام PRO 476 نیز شناخته می‌شود، یکی از پرفروش‌ترین و محبوب‌ترین سنسورهای حرکتی سیم‌دار در خط محصولات پارادوکس کاناداست.

چشمی ۴۷۶ دزدگیر پارادوکس، که در بازار با نام PRO 476 نیز شناخته می‌شود، یکی از پرفروش‌ترین و محبوب‌ترین سنسورهای حرکتی سیم‌دار در خط محصولات پارادوکس کاناداست. این دتکتور محیطی باسیم به گونه‌ای طراحی شده که تمام نیازهای یک سیستم دزدگیر حرفه‌ای را پوشش دهد؛ از نصب آسان گرفته تا عملکرد پایدار در شرایط مختلف محیطی. فناوری تشخیص حرکت ایننشمی بر پایه سنسور PIR عمل می‌کند و با ترکیب کیفیت ساخت بالا و قیمت رقابتی، آن را به انتخاب اول نصب‌کاران و کاربران خانگی تبدیل کرده است. سایت فراحفاظ آموت به عنوان یکی از مراجع تخصصی سیستم‌های حفاظتی، راهنمای کامل این محصول را برای کمک به نصب صحیح و بهره‌برداری بهینه گ نصب صحیح و بهره‌برداری بهینه گردآوری کرده است.

معرفی ترمشمی ۴۷۶ پیش از هر اقدامی ضروری است. بر روی برد این چشمی سه بخش اصلی وجود دارد:
بخش A — خروجی NC و COM: این دو ترمینال برای اتصال به زون دزدگیر استفاده می‌شوند. سیم NC (Normally Closed) و سیم COM به طور سری در مدار زون قرار می‌گیرند و در صورت تشخیص حرکت، مدار باز می‌شود و آلارم فعال می‌گردد.
بخش B — تغذیه: ترمینال مثبت (+) به AUX+ یا مثبت باتری ۱۲ ولت و ترمینال منفی (−) به AUX− یا منفی ۱۲ ولت وصل می‌شود.
بخش C — TAMPER: این ترمینال مربوط به باز شدن درب قاب چشمی است. در صورت دست‌کاری یا باز شدن پوشش، سیگنال آلارم به دزدگیر ارسال می‌شود و لایه امنیتی اضافه‌ای ایجاد می‌کند.
درک این سه بخش پایه اصلی سیم‌کشی صحیح این چشمی است و هر اشتباهی در این مرحله می‌تواند منجر به عملکرد نادرست سیستم شود.

جامپر چشمی ۴۷۶ پارادوکس

چشمی ۴۷۶ پارادوکس دارای دو جامپر مجزا است که هر کدام وظیفه متفاوتی دارند و باید با توجه به شرایط محیطی تنظیم شوند.

جامپر اول — کنترل LED: این جامپر بر روی انتهای برد اصلی قرار دارد. اگر این جامپر بسته باشد، هنگام تشخیص حرکت LED چشمی دزدگیر پارادوکس روشن می‌شود و بازخورد بصری به نصب‌کار می‌دهد. اگر برداشته شود، LED کاملاً غیرفعال می‌ماند؛ این حالت برای محیط‌هایی که نباید هیچ نشانه بصری از حضور سنسور وجود داشته باشد، مناسب است.

جامپر دوم — تنظیم حساسیت لنز: این جامپر پشت پوشش فلزی قاب قرار دارد. اگر وصل باشد، چشمی در حالت حساسیت نرمال کار می‌کند. اگر برداشته شود، حساسیت (Sensitivity) کاهش می‌یابد و برای محیط‌هایی مناسب است که عوامل محیطی زیادی مثل حشرات، تغییرات دما یا حیوانات کوچک می‌توانند باعث آلارم کاذب شوند. تنظیم درست این جامپر یکی از مهم‌ترین مراحل بهینه‌سازی عملکرد چشمی است.

طریقه نصب چشمی دزدگیر پارادوکس ۴۷۶

نصب صحیح چشمی ۴۷۶ نیازمند توجه به چند پارامتر کلیدی است:

زاویه دید و پوشش: این چشمی دزدگیر پارادوکس زاویه دید ۱۱۰ درجه دارد و در هر طرف تا ۱۰.۶ متر را در ارتفاع استاندارد ۲.۱ متری پوشش می‌دهد.

ارتفاع نصب: ارتفاع استاندارد و بهینه برای نصب این چشمی بین ۲.۱ تا ۲.۷ متر از سطح زمین است. روی PCB برد یک پیچ تنظیم زاویه وجود دارد که از ۱.۱ تا ۳.۱ درجه روی آن علامت‌گذاری شده؛ در صورت نصب در ارتفاع غیراستاندارد، باید این پیچ بر اساس ارتفاع واقعی تنظیم شود.

مراحل نصب فیزیکی:

۱. ابتدا سیم را از مسیر تعبیه شده در داخل قاب عبور دهید

۲. ببیه شده در داخل قاب عبور دهید

۲. بخش پشتی قاب را باار محکم کنید

۳. قاب این چشمی سه حالت نصب دارد: مستقیم روی دیوار، از طریق پایه متحرک، و زاویه‌دار؛ بسته به موقعیت و نیاز می‌توانید یکی را انتخاب کنید

۴. پس از اتصال سیم‌ها، PCB را در جای خود قرار داده و قاب را ببندید

سیم‌کشی چشمی پارادوکس ۴۷۶
سیم‌کشی این چشمی ساده و استاندارد است:

اتصال زون (بخش A):

سیم‌های NC و COM را به ترمینال زون پنل دزدگیر وصل کنید. در پنل‌های پارادوکس مثل SP4000، به ترمینال‌های Z و COM متصل می‌شوند.

اتصال تغذیه (بخش B):

ترمینال + به AUX+ یا مثبت ۱۲ ولت باتری
ترمینال − به AUX− یا منفی ۱۲ ولت باتری
اتصال TAMPER (بخش C):

برای امنیت بیشتر دو گزینه دارید:

ترمینال TAMPER را به یک زون ۲۴ ساعته دزدگیر وصل کنید تا هرگونه دست‌کاری بلافاصله آلارم بدهد
یا آن را سری با ترمینال NC کنید تا تعداد سیم‌های مورد نیاز کاهش یابد

مشخصات چشمی پارادوکس PRO 476

چشمی پارادوکس PRO 476 یک دتکتور حرکتی باسیم از نوع PIR است که برای استفاده در فضاهای داخلی طراحی شده. این سنسور با زاویه دید ۱۱۰ درجه، پوشش ۱۰.۶ متری در هر طرف را از ارتفاع استاندارد نصب ۲.۱ متری فراهم می‌کند. ارتفاع مجاز نصب بین ۲.۱ تا ۲.۷ متر است و روی PCB یک پیچ تنظیم زاویه با بازه ۱.۱ تا ۳.۱ متر وجود دارد که در صورت نصب در ارتفاعی غیر از استاندارد باید تنظیم شود. تغذیه چشمی از طریق ۱۲ ولت DC تامین می‌شود و خروجی آن از نوع NC/COM است که مستقیماً به زون پنل دزدگیر متصل می‌گردد. قابلیت TAMPER نیز به عنوان یک لایه امنیتی اضافه در نظر گرفته شده که از دست‌کاری فیزیکی قاب چشمی جلوگیری می‌کند. دو جامپر تنظیم روی برد — یکی برای کنترل LED و دیگری برای تنظیم حساسیت لنز — امکان سفارشی‌سازی رفتار چشمی را متناسب با شرایط محیطی فراهم می‌کنند تا احتمال آلارم کاذب به حداقل برسد. این محصول صرفاً برای محیط داخلی مناسب است و استفاده از آن در فضای باز توصیه نمی‌شود.

خرید و قیمت چشمی پارادوکس ۴۷۶

چشمی پارادوکس ۴۷۶ یکی از اقتصادی‌ترین سنسورهای حرکتی باسیم در بازار ایران است که با توجه به کیفیت ساخت و اعتبار برند پارادوکس، ارزش خرید بالایی دارد. برای اطمینان از اصالت محصول، حتماً از نمایندگی‌های رسمی یا فروشگاه‌های معتبر تخصصی سیستم‌های حفاظتی خریداری کنید. شرکت آریا دژنت واردکننده رسمی محصولات پارادوکس کانادا در ایران است.

قیمت این چشمی بسته به نوسانات بازار و شرایط واردات متغیر است. برای استعلام قیمت روز و خرید اینترنتی با ضمانت اصالت کالا، می‌توانید از طریق فراحفاظ آموت اقدام نمایید. توجه داشته باشید که محصولات تقلبی در بازار موجود است و استفاده از آن‌ها می‌تواند امنیت مجموعه شما را به خطر بیندازد.
