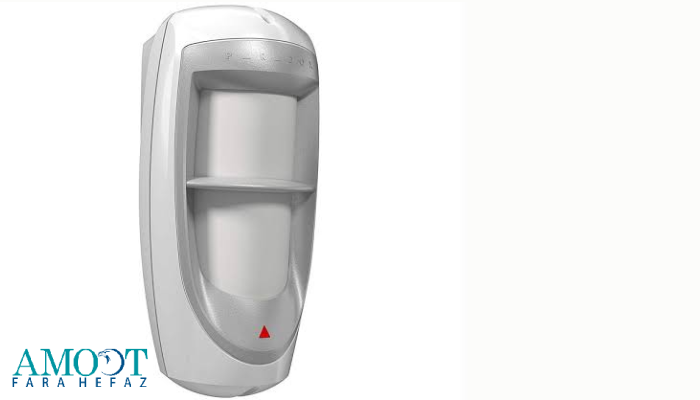

راهنمای کامل نصب چشمی دزدگیر پارادوکس مدل DG85

چشمی دزدگیر پارادوکس مدل DG85 یکی از پیشرفته‌ترین سنسورهای حرکتی خانواده پارادوکس است که با بهره‌گیری از دو سنسور PIR دوگانه و تراشه پردازش دیجیتال هوشمند طراحی شده تا مرز میان تشخیص حرکت واقعی انسان و حرکت حیوانات خانگی را با دقت بالایی مشخص کند. فناوری اختصاصی Tware به‌کاررفته در این دستگاه، الگوریتم‌های تحلیل سیگنال را به گونه‌ای بهینه کرده که احتمال بروز آلارم اشتباه (False Alarm) به شدت کاهش یابد و در عین حال حساسیت لازم برای تشخیص نفوذ واقعی حفظ شود. این ویژگی به‌ویژه در پروژه‌هایی که چشمی در محیط باز یا نیمه‌باز نصب می‌شود، اهمیت زیادی دارد، چرا که تغییرات محیطی مانند وزش باد، حرکت درختان یا عبور حیوانات می‌تواند سنسورهای معمولی را به اشتباه بیندازد.

فناوری‌های کلیدی و مزیت‌های DG85

یکی از برجسته‌ترین ویژگی‌های  چشمی دزدگیر پارادوکس مدل  DG85 حافظه‌ای است که تغییرات تدریجی محیط را ثبت و پردازش می‌کند تا از بروز خطای ناشی از نوسانات دما جلوگیری شود؛ به همین دلیل سرد یا گرم شدن هوا در طول شبانه‌روز یا در فصول مختلف تأثیری بر عملکرد صحیح دستگاه نمی‌گذارد. علاوه بر این، فیلتر پیشرفته موجود در DG85 می‌تواند تداخل ناشی از عبور حیواناتی تا وزن ۲۵ کیلوگرم یا حتی حضور همزمان چند حیوان کوچک مانند گربه، پرنده، موش و حشرات را به‌طور مؤثر خنثی کند. این سطح از فیلترینگ باعث شده DG85 هم برای فضای داخلی و هم فضای بیرونی ساختمان قابل استفاده باشد؛ در حالی که بسیاری از آشکارسازهای PIR معمولی توانایی غلبه بر چنین تداخل‌هایی را ندارند. از دیگر مزیت‌های مهم این محصول، پشتیبانی از دو حالت کاری BUS و Relay است که امکان اتصال آن به طیف گسترده‌ای از پنل‌های دزدگیر موجود در بازار، از جمله سری‌های آدرس‌پذیر پارادوکس، را فراهم می‌کند.

نکات عمومی و اصول مکان‌یابی پیش از نصب

پیش از هرگونه اقدام برای نصب چشمی دزدگیر پارادوکس  DG85، رعایت چند اصل پایه در انتخاب محل نصب می‌تواند تفاوت زیادی در عملکرد بلندمدت دستگاه ایجاد کند. محل نصب نباید در مجاورت منابع حرارتی مانند شوفاژ، بخاری یا کولر قرار گیرد، زیرا تغییرات دمایی ناگهانی در نزدیکی سنسور می‌تواند حساسیت تشخیص را مختل کند. همچنین باید از تابش مستقیم نور خورشید به شبکه چشمی خودداری شود، چون نور مستقیم می‌تواند سیگنال‌های مادون قرمز را دچار اختلال کند. نکته مهم دیگر، فاصله گرفتن کابل‌کشی سنسور از کابل‌های برق فشار قوی است تا از القای نویز الکتریکی جلوگیری شود. علاوه بر این، بهتر است چشمی مستقیماً روبروی درهای فلزی نصب نشود، زیرا بازتاب و تغییرات حرارتی درهای فلزی می‌تواند باعث آلارم کاذب گردد. در نهایت، پایه چشمی باید کاملاً محکم و بدون لقی به دیوار یا سطح موردنظر متصل شود تا از لرزش‌های جزئی که می‌توانند به اشتباه به‌عنوان حرکت تفسیر شوند، جلوگیری شود.

تنظیمات نصب مناسب برای محیط‌های دارای حیوان خانگی

یکی از دغدغه‌های اصلی در نصب سنسورهای حرکتی در منازل و اماکنی که حیوان خانگی نگهداری می‌شود، جلوگیری از آلارم‌های اشتباه ناشی از تردد حیوانات است. در چشمی دزدگیر پارادوکس DG85، اگر دستگاه در ارتفاع ۲۲۰ سانتی‌متری نصب شود، زاویه دید آن ۹۰ درجه رو به پایین را پوشش می‌دهد و ناحیه بالایی از محدوده تشخیص خارج می‌ماند؛ این ویژگی به طور مستقیم به کاهش تشخیص اشتباه حیوانات کوچک کمک می‌کند. با این حال، صرفاً تنظیم ارتفاع کافی نیست؛ باید از نصب چشمی در مکان‌هایی که حیوان خانگی امکان بالا رفتن از آن‌ها را دارد (مانند بالای یخچال، کمد یا اثاثیه بلند) به‌طور جدی خودداری شود، زیرا در چنین شرایطی حیوان می‌تواند وارد ناحیه تشخیص شود. توصیه فنی برای بهترین عملکرد در برابر حیوانات خانگی این است که وزن حیوان کمتر از ۲۰ کیلوگرم باشد و ارتفاع نصب دستگاه بین ۲۲۰ تا ۲۴۰ سانتی‌متر از سطح زمین در نظر گرفته شود.

سیم‌کشی و اتصال ترمینال‌های DG85

مرحله سیم‌کشی یکی از حساس‌ترین بخش‌های نصب چشمی دزدگیر است و باید با دقت بالا انجام شود. پس از باز کردن بدنه چشمی و نصب قاب پشتی روی دیوار توسط پیچ و رول‌پلاک، کابل موردنیاز باید از مسیر از پیش تعیین‌شده عبور داده شود. در صورت استفاده از حالت Relay، سیم‌های NC و COM باید به ترمینال ZONE دستگاه مرکزی دزدگیر متصل شوند؛ و در صورت استفاده از پنل‌های اختصاصی پارادوکس، این اتصال باید به ترمینال‌های شماره ۱ و C انجام گیرد. سیم قرمز (RED) باید به AUX+ یا قطب مثبت باتری ۱۲ ولت و سیم مشکی (BLK) به AUX- یا قطب منفی باتری متصل شود. دو ترمینال GRN و YEL تنها زمانی کاربرد دارند که دیپ سوئیچ شماره ۱ در حالت On (حالت BUS) قرار گرفته باشد؛ در این حالت این دو ترمینال جایگزین NC و COM می‌شوند. ترمینال TMP نیز مربوط به کلید ضدسرقت (Tamper) درب چشمی است که در صورت باز شدن درپوش دستگاه، سیگنال آلارم به پنل مرکزی ارسال می‌کند.

یک نکته کاربردی برای نصاب‌ها این است که برای افزایش امنیت سیستم و در عین حال کاهش حجم سیم‌کشی، می‌توان یک سیم را از ترمینال ZONE به NC متصل کرد، داخل چشمی COM را به یکی از ترمینال‌های TMP وصل نمود و از ترمینال دیگر TMP یک سیم مجزا به ZONE دستگاه مرکزی کشید. این روش ترکیبی، ضمن حفظ عملکرد ضدسرقت درپوش، سیم‌کشی را ساده‌تر و نصب را حرفه‌ای‌تر می‌کند.

حالت‌های کاری BUS و Relay

DG85 از دو حالت کاری متفاوت پشتیبانی می‌کند که انتخاب هرکدام مستقیماً از طریق دیپ سوئیچ شماره ۱ انجام می‌شود. در حالت Relay، که با خاموش (Off) بودن دیپ سوئیچ شماره ۱ فعال می‌شود، دستگاه سیگنال آلارم و دما را از طریق رله منتقل می‌کند و تغذیه سنسور تنها از طریق ترمینال‌های RED و BLK تأمین می‌شود، در حالی که GRN و YEL در این حالت بلااستفاده باقی می‌مانند. تنظیمات در این حالت صرفاً از طریق دیپ سوئیچ و پتانسیومتر چرخشی روی برد قابل انجام است. در مقابل، حالت BUS با روشن (On) کردن دیپ سوئیچ شماره ۱ فعال می‌شود؛ در این حالت DG85 می‌تواند مستقیماً و از طریق پروتکل باس پارادوکس با پنل مرکزی ارتباط برقرار کند و علاوه بر تنظیم از طریق دیپ سوئیچ و پتانسیومتر، امکان برنامه‌ریزی از طریق کیبورد سیستم مرکزی (در صورت سازگاری) نیز فراهم می‌شود. این حالت به‌ویژه برای پنل‌های آدرس‌پذیر پارادوکس مانند سری‌های EVO192 و EVOHD توصیه می‌شود.

سایر مقالات مرتبط: سنسور pir دزدگیر پارادوکس

پردازش تک پرتو و دو پرتو (DSP)

DG85 از پردازش سیگنال دیجیتال (DSP) برای تحلیل داده‌های دریافتی از سنسورهای PIR استفاده می‌کند که این تنظیم مستقیماً از طریق دیپ سوئیچ شماره ۲ قابل کنترل است. در حالت تک پرتو (پردازش یک‌طرفه)، دستگاه برای شرایط عادی محیطی و بدون تداخل زیاد مناسب است و سرعت پاسخ‌دهی بالاتری دارد. در مقابل، حالت پردازش دوطرفه (تحلیل هم‌زمان ورودی و خروجی سیگنال) می‌تواند به شکل مؤثرتری زنگ خطای اشتباه را در محیط‌های پرتداخل کاهش دهد. به همین دلیل توصیه می‌شود در مکان‌هایی که چشمی نزدیک به منابع بالقوه تداخل نصب می‌شود، از حالت پردازش دوطرفه استفاده شود تا دقت تشخیص افزایش یابد.

تنظیمات نشانگر LED

نشانگر LED روی بدنه DG85 اطلاعات مفیدی درباره وضعیت انرژی سیگنال دریافتی ارائه می‌دهد. هنگامی که انرژی سیگنال کافی نباشد، LED به مدت ۵ ثانیه چشمک می‌زند؛ این حالت نشان می‌دهد که دستگاه در حال تشخیص انرژی حرکتی است و در صورت ادامه یافتن شرایط، می‌تواند منجر به فعال شدن آلارم شود. نصاب‌ها می‌توانند از این نشانگر برای تست عملکرد اولیه دستگاه پس از نصب و اطمینان از پوشش صحیح ناحیه حفاظتی استفاده کنند.

راهنمای کامل تنظیم دیپ سوئیچ‌های DG85

تنظیم صحیح دیپ سوئیچ‌ها نقش تعیین‌کننده‌ای در عملکرد نهایی چشمی DG85 دارد و هر یک از چهار دیپ سوئیچ موجود، کارکرد مشخصی دارند:

دیپ سوئیچ شماره ۱ حالت کاری دستگاه را مشخص می‌کند؛ در حالت Off، دستگاه در حالت Relay قرار می‌گیرد و باید از ترمینال‌های NC و COM برای اتصال به اکثر دزدگیرهای موجود در بازار استفاده شود. در حالت On، دستگاه در حالت BUS فعال می‌شود و به‌جای NC و COM باید از ترمینال‌های GRN و YEL استفاده کرد که مخصوص پنل‌های آدرس‌پذیر پارادوکس است.

دیپ سوئیچ شماره ۲ مربوط به میزان حساسیت دستگاه در برابر عوامل محیطی است. در محیط‌هایی که عواملی مانند پرندگان باعث بروز آلارم کاذب می‌شوند و نیاز به تشخیص دقیق‌تر (نه سریع‌تر) وجود دارد، این دیپ سوئیچ باید در حالت Off قرار گیرد تا پردازش دوطرفه فعال شود. در شرایط محیطی عادی، قرار دادن آن در حالت On و فعال‌سازی پردازش تک‌طرفه کافی است.

دیپ سوئیچ شماره ۳ کنترل‌کننده روشن یا خاموش بودن LED هنگام تشخیص حرکت است. در صورت نیاز به مشاهده وضعیت تشخیص از طریق چشمک زدن LED، این سوئیچ باید در حالت On (که حالت پیش‌فرض نیز هست) باقی بماند؛ در غیر این صورت می‌توان آن را در حالت Off قرار داد.

دیپ سوئیچ شماره ۴ مربوط به سطح پردازش دیجیتال سیگنال است. حالت Off (پیش‌فرض) پردازش را در وضعیت عادی نگه می‌دارد، در حالی که فعال‌سازی حالت On بالاترین سطح حساسیت و دقت را ارائه می‌دهد و برای محیط‌هایی که باید به‌طور کامل از بروز آلارم کاذب جلوگیری شود، توصیه می‌شود.

به‌عنوان یک نکته کاربردی کلی، در محیط‌های حساس که هدف اصلی جلوگیری از آلارم مزاحم است، بهترین ترکیب تنظیمات این‌گونه است: دیپ سوئیچ‌های ۱ و ۲ خاموش و دیپ سوئیچ‌های ۳ و ۴ روشن باشند.

تنظیم ارتفاع نصب برد PCB

بهترین ارتفاع عملکرد چشمی دزدگیر پارادوکس DG85 حدود ۲.۱ متر از سطح زمین است، هرچند اندکی بالاتر یا پایین‌تر از این محدوده نیز قابل قبول است. برای تنظیم دقیق‌تر، یک علامت‌گذاری قابل تنظیم ارتفاع در سمت راست بدنه دستگاه، متناسب با ارتفاع نصب موردنظر تعبیه شده است. در صورتی که ارتفاع نصب پروژه با ارتفاع استاندارد تفاوت داشته باشد، باید موقعیت برد PCB مطابق با نیاز واقعی پروژه تنظیم شود. برای اطمینان از اینکه ناحیه‌ای که باید تحت پوشش قرار گیرد واقعاً در محدوده تشخیص سنسور است، انجام تست حرکت عملی پس از نصب الزامی است.

تست عملکرد و بررسی منطقه حفاظت‌شده

پس از اتمام نصب و سیم‌کشی، مرحله تست عملکرد نباید نادیده گرفته شود. ابتدا باید درپوش دستگاه نصب و کاملاً قفل شود، به گونه‌ای که درزهای جلو و عقب محکم و بدون فاصله یا شلی باشند؛ چرا که هرگونه شکاف می‌تواند مانع عملکرد صحیح پوشش ضدآب در برابر نفوذ رطوبت شود. سپس باید با عبور از جهت‌های مختلف در منطقه تحت پوشش، عملکرد سنسور بررسی شود؛ حرکت صحیح در ناحیه تشخیص باید باعث روشن شدن نشانگر LED به مدت ۲ تا ۳ ثانیه گردد. تست حرکت باید از جهت مخالف نیز تکرار شود تا مرزهای دو طرف ناحیه تشخیص تأیید شوند و اطمینان حاصل شود که مرکز ناحیه تشخیص دقیقاً منطبق بر مرکز فضایی است که قرار است تحت حفاظت قرار گیرد.

روش نصب پایه SB85

چشمی DG85 معمولاً همراه با پایه اختصاصی مدل SB85 عرضه می‌شود که شامل چهار قطعه و پیچ‌های موردنیاز است و راهنمای نصب انگلیسی آن نیز در داخل جعبه محصول قرار دارد. این پایه از انعطاف بالایی برخوردار است و امکان نصب هم به‌صورت دیواری و هم سقفی را فراهم می‌کند؛ همچنین می‌توان آن را روی گوشه دیوار (کنج) نیز نصب کرد. برای نصب صحیح، قطعه‌ای که باید روی خود چشمی نصب شود در فاصله استاندارد ۳۸ میلی‌متری قرار می‌گیرد؛ به همین دلیل توصیه می‌شود پیش از شروع نصب پایه، برد الکترونیکی دستگاه از بدنه پلاستیکی جدا شود تا در حین کار هیچ آسیبی به قطعات حساس داخلی وارد نشود.

تفاوت DG85 و DG75؛ کدام مناسب فضای شماست؟

نکته مهمی که باید پیش از خرید و نصب مدنظر قرار گیرد این است که DG85 به طور اختصاصی برای نصب در فضای بیرونی (Outdoor) طراحی شده و مقاومت لازم در برابر شرایط محیطی بیرون از ساختمان را دارد. در مقابل، برای پروژه‌هایی که نیاز به چشمی با امکانات مشابه اما مخصوص فضای داخلی (Indoor) دارند، مدل DG75 پارادوکس گزینه مناسب‌تری محسوب می‌شود. انتخاب صحیح میان این دو مدل، تأثیر مستقیمی بر عملکرد و طول عمر دستگاه در بلندمدت خواهد داشت.

جمع‌بندی

نصب صحیح چشمی دزدگیر پارادوکس DG85 ترکیبی از رعایت اصول مکان‌یابی، سیم‌کشی دقیق، انتخاب حالت کاری متناسب با پنل مرکزی (BUS یا Relay)، و تنظیم درست دیپ سوئیچ‌ها بر اساس شرایط محیطی است. توجه ویژه به ارتفاع نصب و زاویه تشخیص، به‌خصوص در محیط‌های دارای حیوان خانگی، و همچنین انجام تست حرکت پس از نصب، تضمین‌کننده عملکرد پایدار و بدون آلارم کاذب این دستگاه خواهد بود. با رعایت نکات فنی ذکرشده، می‌توان از تمامی قابلیت‌های پیشرفته DG85 در تشخیص دقیق حرکت و کاهش هشدارهای اشتباه بهره‌مند شد.
