اینترفیس اعلام حریق چیست

اینترفیس اعلام حریق یکی از قطعات مهم و کاربردی در ساختار سیستم‌های اعلام حریق است که وظیفه برقراری ارتباط میان پنل مرکزی و سایر تجهیزات جانبی را بر عهده دارد. در بسیاری از پروژه‌ها، تنها تشخیص حریق و به صدا درآمدن آژیر کافی نیست و لازم است هنگام وقوع آتش‌سوزی، برخی تجهیزات دیگر نیز به‌صورت خودکار فعال یا غیرفعال شوند. اینجاست که اینترفیس اعلام حریق اهمیت پیدا می‌کند. به بیان ساده، اینترفیس مانند یک واسطه عمل می‌کند تا فرمان‌های لازم از سیستم اعلام حریق به سایر بخش‌های ایمنی و کنترلی ساختمان منتقل شود.

در سیستم های اعلام حریق ( هم آدرس پذیر و هم متعارف ) از یک سری تجهیزات جانبی مثل میانجی یا اینترفیس و واسطه یا ماژول استفاده کرد. از این تجهیزات جانبی جهت ایجاد ارتباط و هدایت سیستم های جانبی در یک تصرف مثل آسانسور، اگزاست فن، پمپ های آتش نشانی و… که برای خاموش و یا روشن شدن به دستور و اجازه سیستم اعلام حریق نیازمند هستند، استفاده می‌شود. این واسطه ها روی زون در سیستم متعارف و روی لوپ در سیستم اعلام حریق آدرس پذیر نصب شده و براساس نوع و نحوه ارتباط آن با تجهیزات جانبی عمل قطع یا وصل را اعمال نمایند. تجهیزات واسطه امکان کنترلی داشته و برای برق رسانی ( مخصوصاً برای تجهیزات پر مصرف ) مورد استفاده قرار نمی‌گیرند. اینترفیس ها برای اتصال سیستم های تشخیص حریق به تجهیزات آتش نشانی مثل اسپرینکلر ها، صداها، آژیر ها و آلارم ها و… طراحی و تولید شده‌اند.

شما می‌توانید مجموعه‌ای از واحدهای رابط را با توجه به بودجه و هدف خود خریداری کرده و سپس آنها را به کمک اینترفیس به هم متصل کرده و بین آنها یک رابطه ایجاد کنید. سیستم اینترفیس ( FSI ) یک کیت توسعه نرم افزار است که به کمک آن می‌توان پیشرفته ترین برنامه های نرم افزاری را برای ارتباط تجهیزات آتش نشانی طراحی کرد. با طراحی این ابزار، می‌توانید سری های پنل اتش نشانی آدرس پذیر را در انواع مختلف ادغام کرده و بیشترین استفاده را از تمامی تجهیزات آتش نشانی ببرید ( مخصوصاً در مواقع ضروری ).

ماژول اینترفیس اعلام حریق در دو نوع سیستم اعلام حریق آدرس پذیر و سیستم اعلام حریق متعارف موجود می‌باشد. در ادامه به معرفی و بررسی ماژول اینترفیس اعلام حریق آدرس پذیر و ماژول اینترفیس اعلام حریق متعارف می‌پردازیم.

اینترفیس اعلام حریق: پل ارتباطی هوشمند در سیستم‌های ایمنی

در دنیای پیچیده سیستم‌های اعلام حریق، یکی از مفاهیم کلیدی که نقش بسزایی در یکپارچه‌سازی و مدیریت هوشمند ساختمان‌ها ایفا می‌کند، «اینترفیس» (Interface) است. اینترفیس‌ها در واقع واحدهای واسطی هستند که شکاف میان کنترل پنل مرکزی و تجهیزات جانبیِ غیرآدرس‌پذیر یا سیستم‌های مدیریت ساختمان را پر می‌کنند. با استفاده از این تجهیزات، سیستم اعلام حریق از یک دستگاه ساده هشداردهنده، به یک سامانه کنترلی جامع تبدیل می‌شود که می‌تواند در لحظات بحرانی، تصمیمات هوشمندی اتخاذ کرده و عملکرد سایر اجزای ساختمان را تحت مدیریت خود درآورد.

ماژول اینترفیس اعلام حریق چیست؟

به‌طور خلاصه، ماژول اینترفیس دستگاهی هوشمند است که به‌عنوان رابط میان سیستم اعلام حریق و تجهیزات جانبی نظیر آسانسورها، فن‌های تخلیه دود، پمپ‌های آتش‌نشانی و یا سیستم‌های مدیریت ساختمان (BMS) عمل می‌کند. برخلاف تجهیزات متعارف که تنها نقش تشخیص یا هشدار را بر عهده دارند، اینترفیس‌ها امکان ارسال و دریافت فرمان را فراهم می‌آورند. در پروژه‌های مدرن و ساختمان‌های بزرگ، انتخاب صحیح این ماژول بر اساس نوع سیستم (آدرس‌پذیر یا متعارف) برای مدیریت بهینه ورودی‌ها و خروجی‌ها و افزایش سطح هماهنگی در کل ساختمان، امری ضروری و حیاتی محسوب می‌شود.

سایر مقالات مرتبط: دتکتور شعله ای

عملکرد اینترفیس اعلام حریق چیست؟

نحوه عملکرد اینترفیس‌های اعلام حریق بر پایه منطق «قطع یا وصل» استوار است. این تجهیزات با دریافت سیگنال از پنل مرکزی و پردازش آن، فرمان لازم را به تجهیزات جانبی ارسال می‌کنند. باید توجه داشت که اینترفیس‌ها ذاتاً تجهیزات کنترلی هستند و وظیفه آن‌ها برق‌رسانی نیست؛ بلکه آن‌ها با کنترل مدار فرمان، وضعیت عملکرد دستگاه‌های متصل را تغییر می‌دهند. همچنین در سطح نرم‌افزاری، اینترفیس‌ها به عنوان کیت‌های توسعه عمل کرده و اجازه می‌دهند پیشرفته‌ترین برنامه‌های کنترلی برای هماهنگی میان سیستم‌های اعلام و اطفای حریق طراحی و اجرا شود.

کاربرد اینترفیس اعلام حریق چیست؟

مهم‌ترین کاربرد اینترفیس اعلام حریق، ایجاد ارتباط میان سیستم اعلام حریق و تجهیزات جانبی ساختمان است. برای مثال، در صورت بروز حریق ممکن است لازم باشد فن تخلیه دود روشن شود، آسانسور به طبقه همکف هدایت شود، درب‌های مگنت‌دار آزاد شوند، سیستم تهویه قطع شود یا سیگنالی به سیستم اطفا حریق ارسال گردد. انجام این فرآیندها بدون وجود یک رابط کنترلی مناسب دشوار است. اینترفیس با انتقال درست فرمان‌ها باعث می‌شود واکنش ساختمان در برابر حریق سریع‌تر، هوشمندانه‌تر و مؤثرتر انجام شود.

چرا استفاده از اینترفیس اعلام حریق اهمیت دارد؟

در ساختمان‌های امروزی، سیستم‌های ایمنی به‌صورت مجزا عمل نمی‌کنند و معمولاً لازم است بین آن‌ها هماهنگی وجود داشته باشد. اهمیت اینترفیس اعلام حریق از همینجا مشخص می‌شود؛ زیرا این قطعه به سیستم اجازه می‌دهد از حالت هشداردهنده صرف خارج شده و به بخشی فعال در مدیریت بحران تبدیل شود. اگر در زمان وقوع آتش‌سوزی تنها آژیرها فعال شوند اما فن‌ها، درب‌ها، آسانسورها یا سیستم‌های اطفا هماهنگ با وضعیت حریق عمل نکنند، خطر گسترش حادثه و افزایش خسارت بیشتر خواهد شد. بنابراین اینترفیس نقش مهمی در هوشمندسازی عملکرد سیستم ایمنی دارد.

انواع اینترفیس اعلام حریق چیست؟

با توجه به تنوع کاربردها، اینترفیس‌ها به سه دسته کلی تقسیم‌بندی می‌شوند: اینترفیس‌های ورودی، اینترفیس‌های خروجی و اینترفیس‌های ترکیبی (ورودی-خروجی). اینترفیس‌های ورودی وظیفه تشخیص وضعیت و گزارش آن به پنل مرکزی را دارند؛ اینترفیس‌های خروجی با استفاده از رله‌های داخلی، فرمان‌های لازم را به تجهیزات جانبی ارسال می‌کنند و مدل‌های ترکیبی، هر دو وظیفه را به‌صورت هم‌زمان و با قابلیت ارسال اطلاعات مستقل برای هر بخش به پنل مرکزی انجام می‌دهند.

ماژول ورودی اینترفیس اعلام حریق

اینترفیس‌های ورودی (Input Modules) برای دریافت وضعیت از محیط خارج و ارسال آن به سیستم مرکزی استفاده می‌شوند. این دسته خود شامل انواع مختلفی است: «زون مانیتور» که برای اتصال دتکتورهای متعارف به سیستم آدرس‌پذیر کاربرد دارد، «سوئیچ مانیتور شده» که وضعیت ورودی‌ها را به پنل گزارش می‌دهد و «سوئیچ مانیتور» که تنها وضعیت باز یا بسته بودن یک سوئیچ را بررسی می‌کند. انتخاب مدل مناسب بستگی به نیاز سیستم به تأمین انرژی الکتریکی برای تجهیزات جانبی (مانند دتکتور اعلام حریق متعارف) دارد.

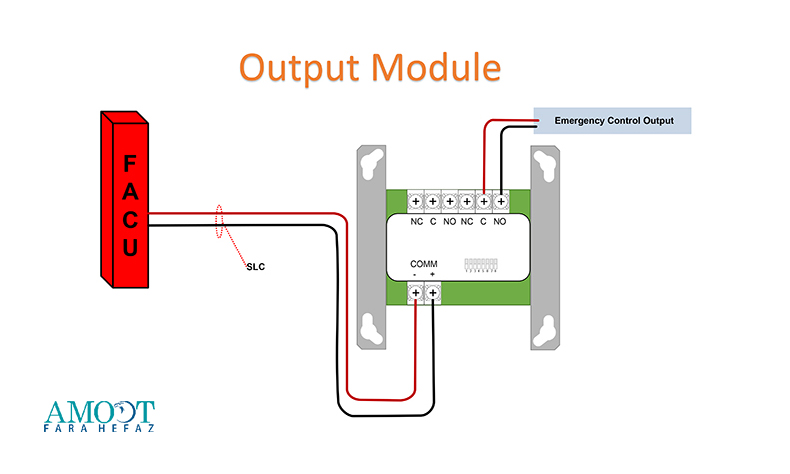

ماژول خروجی اینترفیس اعلام حریق

ماژول‌های خروجی (Output Modules) وظیفه فعال‌سازی تجهیزات هشدار یا اعمال فرمان به سیستم‌های دیگر را بر عهده دارند. این ماژول‌ها بسته به برنامه ریزی پنل، دستورات لازم را برای فعال‌سازی آژیرها و فلاشر‌های متعارف یا سوئیچ کردن رله‌های کنترلی ارسال می‌کنند. اینترفیس‌های خروجی یا به صورت «کنترل‌کننده آژیر» طراحی می‌شوند و یا به صورت «رله‌ای» که یک کنتاکت خشک در اختیار سیستم قرار می‌دهند تا بتواند تجهیزات بزرگی مثل پمپ‌ها یا فن‌ها را کنترل کند.

ماژول ورودی-خروجی اینترفیس اعلام حریق

این ماژول‌ها کامل‌ترین نوع اینترفیس‌ها هستند که هم‌زمان وظایف ورودی و خروجی را انجام می‌دهند. اینترفیس‌های ورودی-خروجی قادرند اطلاعات وضعیتِ چندین ورودی را دریافت کرده و هم‌زمان فرامین کنترلی متعددی را به خروجی‌ها ارسال کنند. آن‌ها به طراحان سیستم اجازه می‌دهند که یک منطقه از ساختمان را به‌طور مستقل از لحاظ تشخیص و عملگرها مدیریت کنند و گزارش وضعیت هر بخش را به‌صورت جداگانه و با دقت بالا به کنترل پنل مرکزی مخابره نمایند.

سایر مقالات مرتبط: دتکتور گازی

رله خط اینترفیس اعلام حریق چیست؟

رله‌های خط (Line Relays) نوع خاصی از واحدهای خروجی هستند که مستقیماً در مسیر تجهیزات حساس قرار می‌گیرند. وظیفه اصلی این رله‌ها مدیریت عملیات سوئیچ و راه‌اندازی دستگاه‌های مهم مانند سیستم‌های تهویه، هواسازها و گرمایشی است تا از انتشار دود و حرارت از طریق کانال‌های تهویه به سایر طبقات جلوگیری شود. این رله‌ها با دریافت فرمان از پنل مرکزی (که خود ناشی از عملکرد دتکتورها یا شستی‌ اعلام حریق)، بلافاصله در مدار قرار گرفته و تجهیزات وابسته را مدیریت می‌کنند.

تفاوت اینترفیس در سیستم‌های متعارف و آدرس‌پذیر

نقش اینترفیس در هر دو نوع سیستم اعلام حریق متعارف و آدرس‌پذیر مهم است، اما نحوه عملکرد آن‌ها تفاوت‌هایی دارد. در سیستم‌های متعارف، اینترفیس‌ها معمولاً به‌صورت ساده‌تر و در قالب ارتباطات زونی مورد استفاده قرار می‌گیرند. اما در سیستم‌های آدرس‌پذیر، هر اینترفیس دارای آدرس مشخص است و پنل مرکزی می‌تواند دقیقاً محل نصب و وضعیت آن را شناسایی کند. این موضوع باعث می‌شود کنترل و عیب‌یابی سیستم آسان‌تر شود و دقت عملکرد بالاتری در پروژه‌های بزرگ به دست آید. به همین دلیل در ساختمان‌های وسیع و پیچیده، استفاده از اینترفیس‌های آدرس‌پذیر بسیار رایج‌تر است.

اینترفیس اعلام حریق چه تجهیزاتی را کنترل می‌کند؟

اینترفیس اعلام حریق می‌تواند با طیف گسترده‌ای از تجهیزات در ارتباط باشد. از جمله این تجهیزات می‌توان به فن‌های تخلیه دود، دمپرهای برقی، سیستم‌های تهویه، آسانسورها، درب‌های ضدحریق، مگنت درب‌ها، تابلوهای برق، سیستم اطفا حریق، آژیرها و حتی برخی سامانه‌های مدیریت ساختمان اشاره کرد. در حقیقت هر جا نیاز باشد یک تجهیز در زمان بروز حریق واکنش مشخصی از خود نشان دهد، اینترفیس می‌تواند نقش انتقال‌دهنده و اجراکننده فرمان را داشته باشد. این سطح از هماهنگی، امنیت ساختمان را به‌طور قابل توجهی افزایش می‌دهد.

نکات مهم در نصب و اجرای اینترفیس اعلام حریق

نصب اینترفیس اعلام حریق باید توسط افراد متخصص و بر اساس نقشه‌های فنی و استانداردهای مربوطه انجام شود. انتخاب محل مناسب نصب، نحوه سیم‌کشی، نوع تغذیه، حفاظت از مدار و سازگاری اینترفیس با پنل مرکزی، از جمله مواردی هستند که باید با دقت بررسی شوند. همچنین لازم است اینترفیس به‌درستی برنامه‌ریزی و تست شود تا در شرایط واقعی، فرمان مورد نظر را بدون خطا اجرا کند. کوچک‌ترین اشتباه در نصب یا تنظیم این قطعه می‌تواند باعث اختلال در عملکرد تجهیزات وابسته شود و در زمان حریق، مشکلات جدی ایجاد کند.

مزایای استفاده از اینترفیس در پروژه‌های مختلف

استفاده از اینترفیس اعلام حریق در پروژه‌های مسکونی بزرگ، تجاری، اداری، درمانی و صنعتی مزایای زیادی دارد. مهم‌ترین مزیت آن، ایجاد هماهنگی میان بخش‌های مختلف ساختمان در زمان حادثه است. این موضوع نه‌تنها سرعت واکنش را افزایش می‌دهد، بلکه موجب کاهش خطاهای انسانی، تسریع در تخلیه ایمن افراد و محدود شدن دامنه خسارات نیز می‌شود. علاوه بر این، در پروژه‌های پیچیده و حرفه‌ای، اینترفیس‌ها امکان توسعه‌پذیری بیشتری به سیستم می‌دهند و به طراحان اجازه می‌دهند سناریوهای کنترلی دقیق‌تری برای شرایط اضطراری تعریف کنند.

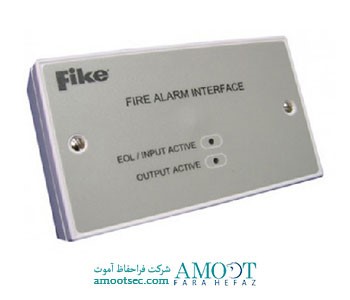

ماژول اینترفیس گلوبال فایر

ماژول اینترفیس گلوبال فایر از انواع ماژول اینترفیس اعلام حریق آدرس پذیر می‌باشد.

ویژگی های ماژول اینترفیس گلوبال فایر

• تنوع رله – ورودی و خروجی ها

• امکان برقراری ارتباط با تجهيزات اطفاء حريق اتوماتيك

• تجهيزات ورودی جهت كنترل سيستم اعلام حريق

• امكان ايجاد تاخير

• آدرس دهی به صورت کد های نرم افزاری یا سخت افزاری

• مجهز به ايزولاتور داخلی

• قابليت نصب بر روی لوپ بدون واسطه

ماژول اینترفیس اعلام حریق آدرس پذیر

ماژول اینترفیس اعلام حریق آدرس پذیر، برای تجهیزات و سیستم اعلام حریق آدرس پذیر مورد استفاده قرار می‌گیرد.

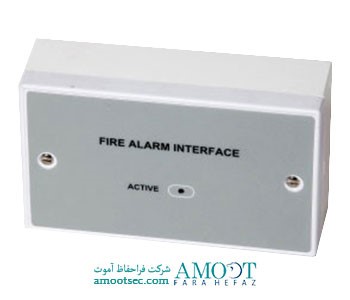

اینترفیس CZM سری Sita

این اینترفیس از انواع ماژول اینترفیس اعلام حریق آدرس پذیر می‌باشد.

ویژگی های اینترفیس CZM سری Sita

• دارای تاييديه CPR – LPCB

• مجهز به ايزولاتور

• قابل برنامه ریزی برای ارتباط با پانل یا تجهیزات سیستم های متعارف

• امکان برقراری ارتباط با تجهيزات اطفاء حريق اتوماتيك

• تجهيزات ورودی جهت كنترل سيستم اعلام حريق

• امكان ايجاد تاخير

• آدرس دهی به صورت کد های نرم افزاری

ماژول اینترفیس اعلام حریق متعارف

این ماژول همانطور که از نامش پیداست، در سیستم اعلام حریق متعارف مورد استفاده قرار می‌گیرد.

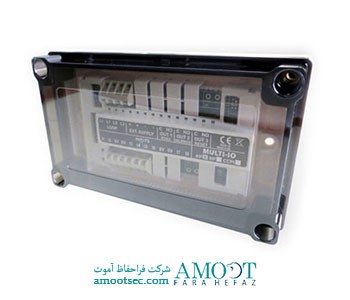

ماژول اینترفیس ورودی - خروجی سری Twinflex

این ماژول از سری ماژول های اینترفیس سیستم اعلام حریق متعارف می‌باشد. در ادامه به بررسی آن می‌پردازیم.

ویژگی های ماژول اینترفیس ورودی - خروجی سری Twinflex

• دارای تاييديه CPR – LPCB

• امكان نصب روی زون اعلام حريق از پانل های سری Twinflex pro

• امکان برقراری ارتباط با تجهيزات اطفاء حريق اتوماتيك

• رله ورودی ۲۴ ولت ۵ آمپر – ۲۲۰ ولت ۱.۵ آمپر

• تجهيزات ورودی جهت كنترل تجهیزات متعارف غیر فایک

 اینترفیس اعلام حریق چرا یک قطعه کلیدی است؟

اینترفیس اعلام حریق اگرچه ممکن است در نگاه اول یک قطعه جانبی به نظر برسد، اما در واقع یکی از بخش‌های کلیدی برای تکمیل عملکرد سیستم اعلام حریق است. این تجهیز به سیستم کمک می‌کند تا تنها به تشخیص و هشدار محدود نشود و بتواند در زمان حریق با سایر تجهیزات ساختمان تعامل مؤثر داشته باشد. از کنترل فن و دمپر گرفته تا قطع تهویه، آزادسازی درب‌ها و ارتباط با سیستم اطفا، همه این عملکردها با کمک اینترفیس امکان‌پذیر می‌شوند. به همین دلیل، شناخت درست اینترفیس و استفاده صحیح از آن، نقش مهمی در افزایش کارایی و هوشمندی سیستم‌های اعلام حریق دارد.

قیمت ماژول اینترفیس اعلام حریق

قیمت ماژول اینترفیس اعلام حریق به عوامل زیادی بستگی دارد. بودجه شما، نوع کاربری، آدرس پذیر یا متعارف بودن ماژول اینترفیس، مدل و سری ماژول اینترفیس، مکان مورد نظر و برند ماژول اینترفیس از سری عوامل تاثیر گذار در قیمت ماژول اینترفیس اعلام حریق می‌باشند.
