دتکتور شعله ای چیست

دتکتور شعله یکی از سریع‌ترین و حساس‌ترین تجهیزات در سیستم‌ اعلام حریق است که برای تشخیص مستقیم شعله آتش طراحی شده است. برخلاف دتکتور دودی و حرارتی که برای واکنش نیاز به تولید دود یا افزایش دما دارند، دتکتور شعله با تحلیل تابش نوری ناشی از آتش، می‌تواند حریق را در همان لحظات اولیه شناسایی کند. به همین دلیل، این تجهیز در محیط‌هایی که سرعت تشخیص بسیار مهم است، جایگاه ویژه‌ای دارد.

در بسیاری از فضاهای صنعتی و پرخطر، حریق ممکن است بدون تولید دود غلیظ یا پیش از بالا رفتن محسوس دما آغاز شود. در چنین شرایطی، دتکتور شعله می‌تواند بسیار سریع‌تر از سایر آشکارسازها وارد عمل شود و هشدار لازم را به سیستم مرکزی ارسال کند. همین ویژگی باعث شده است که این نوع دتکتور در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، انبارهای مواد قابل اشتعال و بسیاری از محیط‌های حساس به‌عنوان یکی از مهم‌ترین تجهیزات ایمنی شناخته شود.

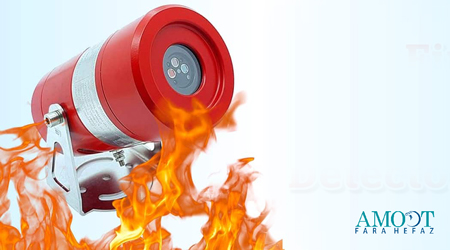

دتکتور شعله چیست؟

دتکتور شعله یا Flame Detector نوعی حسگر اعلام حریق است که برای شناسایی تابش نوری ناشی از شعله آتش استفاده می‌شود. این دتکتور به‌جای آنکه منتظر پخش شدن دود یا افزایش حرارت بماند، مستقیماً شعله را از طریق امواج الکترومغناطیسی ساطع‌شده از آن تشخیص می‌دهد. به‌بیان ساده، دتکتور شعله «آتش را می‌بیند» و به همین دلیل در بسیاری از کاربردها از سرعت عملکرد بسیار بالاتری نسبت به سایر دتکتورها برخوردار است.

این دتکتورها تنها در سیستم‌های اعلام حریق استفاده نمی‌شوند، بلکه در برخی کاربردهای صنعتی نقش کنترلی نیز دارند. برای مثال در کوره‌ها و مشعل‌های صنعتی، دتکتور شعله می‌تواند وجود شعله را تایید کند و در صورت خاموش شدن ناگهانی آن، فرمان قطع سوخت یا توقف فرآیند را صادر نماید. بنابراین دتکتور شعله علاوه بر نقش حفاظتی، در ایمنی عملکرد تجهیزات صنعتی نیز اهمیت دارد.

 اهمیت دتکتور شعله در سیستم‌های اعلام حریق

اهمیت دتکتور شعله زمانی مشخص می‌شود که با محیط‌هایی روبه‌رو باشیم که در آن‌ها آتش‌سوزی می‌تواند به‌سرعت گسترش پیدا کند. در برخی حریق‌ها، خصوصاً آتش‌های ناشی از هیدروکربن‌ها، شعله با سرعت ایجاد می‌شود اما ممکن است در مراحل اولیه دود زیادی تولید نشود. در این حالت، دتکتور شعله بسیار سریع‌تر از دتکتور دودی و حتی دتکتور حرارتی خطر را تشخیص می‌دهد.

از طرف دیگر، در محیط‌های باز یا فضاهایی که تهویه شدید وجود دارد، دود ممکن است به‌سرعت پخش شود و به دتکتور نرسد. در چنین شرایطی، دتکتور شعله انتخابی بسیار کارآمدتر است، زیرا عملکرد آن به جریان هوا وابستگی مستقیم ندارد و تا زمانی که دید مناسب به ناحیه خطر داشته باشد، می‌تواند وقوع حریق را تشخیص دهد.

دتکتور شعله چگونه کار می‌کند؟

نحوه عملکرد دتکتور شعله بر پایه شناسایی امواج الکترومغناطیسی ساطع‌شده از شعله است. آتش در زمان سوختن، تابش‌هایی در محدوده فرابنفش، نور مرئی و مادون قرمز تولید می‌کند. دتکتور شعله این تابش‌ها را دریافت و تحلیل می‌کند تا تشخیص دهد آیا منبع مشاهده‌شده واقعاً شعله آتش است یا خیر.

در دتکتورهای پیشرفته، صرفاً وجود یک تابش خاص ملاک تشخیص نیست، بلکه الگوی تغییرات، طول موج‌ها، شدت تابش و نسبت آن‌ها به یکدیگر نیز بررسی می‌شود. به همین علت، دتکتورهای چندطیفی و ترکیبی نسبت به مدل‌های ساده‌تر دقت بالاتری دارند و آلارم کاذب کمتری ایجاد می‌کنند. پس از تشخیص شعله، دتکتور می‌تواند هشدار را به کنترل پنل اعلام حریق ارسال کند، آژیر را فعال نماید، خط سوخت را قطع کند یا سیستم اطفا را به کار اندازد.

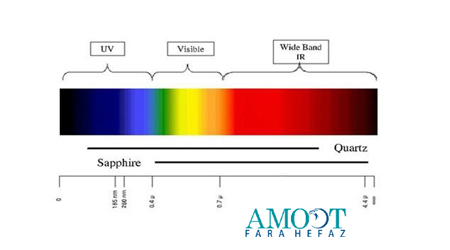

مبنای تشخیص شعله در دتکتورها

شعله آتش بسته به نوع سوخت، تابش‌های متفاوتی ایجاد می‌کند. به‌طور کلی، سه ناحیه مهم برای تشخیص شعله مورد استفاده قرار می‌گیرد: فرابنفش (UV)، مادون قرمز (IR) و در برخی فناوری‌ها محدوده نزدیک مادون قرمز. هرچه دتکتور بتواند طیف‌های بیشتری را هم‌زمان تحلیل کند، قدرت تفکیک آن بین شعله واقعی و منابع مزاحم بیشتر خواهد شد.

در آتش‌سوزی هیدروکربنی، گاز دی‌اکسید کربن داغ یکی از منابع مهم تابش در محدوده 4.3 تا 4.4 میکرومتر است. بسیاری از دتکتورهای IR و IR3 از همین ویژگی برای تشخیص شعله استفاده می‌کنند. در مقابل، دتکتورهای UV به تابش فرابنفش ناشی از اشتعال حساس هستند و می‌توانند در مدت‌زمان بسیار کوتاهی به وقوع حریق واکنش نشان دهند.

تفاوت دتکتور شعله با دتکتور دود

دتکتور دودی برای شناسایی ذرات دود در هوا طراحی شده است و زمانی عملکرد دارد که دود ناشی از حریق به حسگر برسد. این نوع دتکتور در بسیاری از ساختمان‌ها گزینه‌ای مناسب است، اما در محیط‌های باز یا فضاهای دارای تهویه قوی ممکن است کارایی آن کاهش پیدا کند. از طرف دیگر، در برخی حریق‌ها شعله پیش از تولید حجم قابل‌توجهی از دود ایجاد می‌شود و همین موضوع تشخیص را به تاخیر می‌اندازد.

در مقابل، دتکتور شعله مستقیماً تابش ناشی از شعله را تشخیص می‌دهد. این ویژگی باعث می‌شود که در بسیاری از کاربردهای صنعتی، سرعت پاسخ آن به‌مراتب بالاتر باشد. در واقع، اگر حریقی با شعله آشکار اما دود کم ایجاد شود، دتکتور شعله انتخاب بسیار مناسب‌تری نسبت به دتکتور دود خواهد بود.

تفاوت دتکتور شعله با دتکتور حرارتی

دتکتور حرارتی زمانی فعال می‌شود که دمای محیط از یک حد مشخص عبور کند یا سرعت افزایش دما از یک آستانه بالاتر برود. این دتکتور برای محیط‌هایی مناسب است که وجود بخار، گردوغبار یا دود طبیعی ممکن است باعث آلارم کاذب دتکتور دودی شود. با این حال، عملکرد دتکتور حرارتی معمولاً از دتکتور شعله کندتر است، زیرا نیازمند گذشت زمان برای افزایش دما در اطراف حسگر است.

دتکتور شعله این محدودیت را ندارد، زیرا مستقیماً به نور شعله واکنش نشان می‌دهد. به همین دلیل، در محیط‌هایی که آتش باید در سریع‌ترین زمان ممکن شناسایی شود، دتکتور شعله گزینه‌ای بسیار مؤثرتر است. این تفاوت در صنایعی که حتی چند ثانیه تأخیر می‌تواند خسارت‌های سنگین ایجاد کند، اهمیت بسیار زیادی دارد.

مزایای دتکتور شعله

یکی از مهم‌ترین مزایای دتکتور شعله، سرعت واکنش بسیار بالای آن است. برخی مدل‌ها می‌توانند در چند میلی‌ثانیه وجود شعله را حس کنند و در عرض چند ثانیه فرمان هشدار بدهند. این سرعت در مقایسه با دتکتورهای دودی و حرارتی یک مزیت بسیار بزرگ محسوب می‌شود.

مزیت دیگر این دتکتورها، عملکرد مناسب در فضاهای باز و محیط‌های دارای جریان هوا است. برخلاف دود که ممکن است توسط تهویه یا باد جابه‌جا شود، تابش نوری شعله تا زمانی که در میدان دید دتکتور باشد قابل تشخیص است. همچنین بسیاری از مدل‌های پیشرفته با استفاده از تحلیل چندطیفی، در برابر آلارم‌های کاذب مقاوم‌تر هستند و اطمینان بیشتری در تشخیص واقعی حریق فراهم می‌کنند.

محدودیت‌ها و چالش‌های دتکتور شعله

در کنار مزایای زیاد، دتکتور شعله محدودیت‌هایی هم دارد که باید در طراحی سیستم مورد توجه قرار گیرد. مهم‌ترین مسئله، نیاز به دید مستقیم است. اگر مانعی بین شعله و دتکتور قرار داشته باشد، امکان دارد دستگاه نتواند حریق را تشخیص دهد. به همین دلیل زاویه نصب، محل قرارگیری و وجود اشیای مزاحم در کارایی آن نقش تعیین‌کننده دارد.

همچنین برخی منابع نوری یا حرارتی مانند جوشکاری، رعدوبرق، سطوح بسیار داغ یا تابش مستقیم خورشید ممکن است در بعضی مدل‌ها باعث آلارم کاذب شوند. وجود آب، بخار آب، آلودگی یا لایه‌های روغنی روی لنز نیز می‌تواند دقت تشخیص را کاهش دهد. بنابراین انتخاب مدل مناسب و نگهداری صحیح، برای بهره‌برداری مطمئن از دتکتور شعله ضروری است.

انواع دتکتور شعله

دتکتورهای شعله بر اساس فناوری تشخیص و نوع طول موجی که بررسی می‌کنند، در چند دسته اصلی قرار می‌گیرند. مهم‌ترین انواع آن‌ها شامل دتکتور UV، دتکتور IR، دتکتور UV/IR، دتکتور IR/IR، دتکتور IR3، دتکتور چندطیفی 3IR+UV و برخی فناوری‌های تصویری مانند دوربین‌های حرارتی و آشکارسازهای نزدیک مادون قرمز هستند. هر یک از این مدل‌ها مزایا، محدودیت‌ها و کاربردهای خاص خود را دارند و باید متناسب با شرایط محیط انتخاب شوند.

دتکتور شعله فرابنفش UV

دتکتور شعله فرابنفش یا UV یکی از سریع‌ترین انواع آشکارسازهای شعله است که به اشعه فرابنفش ناشی از اشتعال حساس است. این نوع دتکتور معمولاً در محدوده طول موج کمتر از 300 نانومتر کار می‌کند و می‌تواند وقوع شعله را در حدود 3 تا 4 میلی‌ثانیه تشخیص دهد. البته برای جلوگیری از آلارم‌های اشتباه ناشی از منابعی مانند جوشکاری قوس، رعدوبرق یا برخی تابش‌های مزاحم، معمولاً یک تأخیر زمانی 2 تا 3 ثانیه‌ای برای فعال‌سازی نهایی در نظر گرفته می‌شود.

دتکتور UV برای محیط‌هایی که نیاز به تشخیص فوق‌سریع دارند بسیار مناسب است، اما باید توجه داشت که آلودگی سطحی مانند لایه‌های روغنی روی لنز می‌تواند عملکرد آن را تحت تأثیر قرار دهد. در طراحی و نصب این دتکتورها باید شرایط نوری محیط و احتمال وجود منابع فرابنفش مزاحم به‌دقت بررسی شود.

دتکتور شعله مادون قرمز IR

دتکتور شعله مادون قرمز یا IR بر اساس شناسایی تابش حرارتی و الگوهای مادون قرمز ناشی از شعله عمل می‌کند. این دتکتورها معمولاً به طول موج‌های بالاتر از 1.1 میکرومتر حساس هستند و در بسیاری از مدل‌ها، محدوده 4.3 تا 4.4 میکرومتر اهمیت ویژه‌ای دارد؛ زیرا این ناحیه، نقطه تشدید تابش دی‌اکسید کربن داغ در فرآیند احتراق هیدروکربن‌ها است.

زمان واکنش دتکتور IR معمولاً حدود 3 تا 5 ثانیه است. این نوع دتکتور در بسیاری از محیط‌های صنعتی بسیار کاربردی است، اما باید توجه داشت که آب، بخار آب و نور مستقیم خورشید می‌توانند دقت آن را کاهش دهند. همچنین برخی سطوح داغ یا منابع حرارتی ممکن است در شرایط خاص باعث ایجاد آلارم کاذب شوند.

دتکتور شعله UV/IR

دتکتور شعله UV/IR ترکیبی از دو سنسور فرابنفش و مادون قرمز است و برای تشخیص شعله از هر دو نوع تابش استفاده می‌کند. این ساختار باعث می‌شود دستگاه تنها زمانی هشدار بدهد که هر دو الگوی مورد انتظار را مشاهده کند یا الگوریتم تشخیص، هم‌پوشانی لازم را بین دو طیف تأیید کند. نتیجه این فرآیند، کاهش آلارم‌های کاذب و افزایش اطمینان در تشخیص است.

دتکتورهای UV/IR در محیط‌هایی استفاده می‌شوند که هم سرعت پاسخ مهم است و هم باید دقت تشخیص بالا باشد. از جمله کاربردهای رایج آن می‌توان به ایستگاه‌های هیدروژن، سیستم‌های گرمایشی و خشک‌کن‌های صنعتی، تجهیزات پخت، توربین‌های گازی و برخی سامانه‌های حرارتی خانگی و صنعتی اشاره کرد.

دتکتور شعله مادون قرمز دوگانه IR/IR یا IR2

دتکتور شعله IR/IR یا IR2 از دو سنسور مادون قرمز برای تحلیل شعله استفاده می‌کند. در این فناوری، یکی از سنسورها معمولاً محدوده 4.4 میکرومتر مرتبط با دی‌اکسید کربن داغ را بررسی می‌کند و سنسور دوم روی یک فرکانس مرجع متمرکز می‌شود. سپس دستگاه با مقایسه این دو سیگنال، تلاش می‌کند تفاوت بین شعله واقعی و منابع غیرشعله‌ای را تشخیص دهد.

مزیت اصلی دتکتور IR2 این است که نسبت به مدل‌های تک‌طیفی مادون قرمز، دقت بیشتری در محیط‌های پیچیده دارد. با این حال، هنوز هم شرایط محیطی مانند بخار، آب یا تابش حرارتی پس‌زمینه می‌توانند بر کارایی آن اثر بگذارند و باید در انتخاب محل نصب این موضوع در نظر گرفته شود.

دتکتور شعله مادون قرمز سه‌گانه IR3

دتکتور شعله IR3 یکی از پیشرفته‌ترین و پرکاربردترین انواع دتکتور شعله در محیط‌های صنعتی است. این دتکتور سه نوار طول موج در طیف مادون قرمز را به‌طور هم‌زمان بررسی می‌کند؛ یکی در محدوده 4.4 میکرومتر و دو سنسور دیگر در طول موج‌های بالاتر و پایین‌تر از این مقدار. با مقایسه نسبت این سه سیگنال، دستگاه می‌تواند شعله واقعی را از منابع مزاحم مادون قرمز بهتر تفکیک کند.

این روش باعث افزایش برد تشخیص و کاهش چشمگیر آلارم کاذب می‌شود. دتکتورهای IR3 در بسیاری از منابع قادرند آتش‌سوزی با ابعاد کوچک، مانند شعله‌ای در حدود 0.1 متر مربع یا آتش مخزن بنزین را از فاصله‌ای در حدود 65 متر و در کمتر از 5 ثانیه تشخیص دهند. به همین دلیل، این مدل در صنایع نفت، گاز و پتروشیمی بسیار محبوب است.

دتکتور شعله چندطیفی یا چندموجی 3IR+UV

دتکتورهای چندطیفی مانند 3IR+UV از ترکیب چند سنسور مادون قرمز و یک سنسور UV برای تشخیص دقیق‌تر شعله استفاده می‌کنند. این دتکتورها با بهره‌گیری از الگوریتم‌های پیشرفته، وجود آتش را از تابش پس‌زمینه، منابع نوری مزاحم و شرایط حرارتی محیط تفکیک می‌کنند. افزودن سنسور UV باعث می‌شود سطح دیگری از کنترل و تایید در فرآیند تشخیص ایجاد شود.

این نوع دتکتورها نسبت به مدل‌های ساده‌تر، مقاومت بیشتری در برابر آلارم کاذب دارند و در محیط‌های صنعتی با دمای بالا یا تابش زمینه زیاد گزینه‌ای بسیار مطمئن محسوب می‌شوند. در پروژه‌هایی که دقت تشخیص و اطمینان عملکرد اولویت اصلی است، دتکتورهای چندطیفی از بهترین انتخاب‌ها به شمار می‌روند.

دتکتور شعله نزدیک مادون قرمز

دتکتور شعله نزدیک مادون قرمز یا Near IR در بازه فرکانسی حدود 0.7 تا 1.1 میکرومتر کار می‌کند و در برخی منابع به‌عنوان دتکتور شعله بصری نیز شناخته می‌شود. این فناوری معمولاً با استفاده از حسگرهای تصویری یا آرایه‌ای، الگوی شعله را در محدوده نزدیک مادون قرمز تحلیل می‌کند. پردازش تصویر دیجیتال در این سیستم‌ها می‌تواند برای شناسایی رفتار واقعی شعله و کاهش خطا بسیار مؤثر باشد.

این نوع فناوری بیشتر در سیستم‌های پیشرفته‌تر و محیط‌هایی استفاده می‌شود که تشخیص تصویری یا تحلیل حرکتی شعله اهمیت دارد. از مزایای آن می‌توان به دقت بالا در برخی کاربردهای خاص اشاره کرد، هرچند انتخاب آن باید بر اساس نوع پروژه و شرایط بهره‌برداری انجام شود.

دوربین‌های حرارتی مادون قرمز

دوربین‌ مداربسته حرارتی مادون قرمز، اگرچه در دسته کلاسیک دتکتورهای شعله قرار نمی‌گیرند، اما در بسیاری از سامانه‌های پیشرفته تشخیص حریق به کار می‌روند. این دوربین‌ها با شناسایی نقاط داغ و الگوهای حرارتی غیرعادی، می‌توانند قبل از گسترش حریق یا در زمان شکل‌گیری شعله، هشدار لازم را صادر کنند.

مزیت مهم دوربین‌های حرارتی این است که در تاریکی کامل نیز عملکرد دارند و هم در فضای داخلی و هم در فضای خارجی قابل استفاده هستند. این فناوری در محیط‌های وسیع، پروژه‌های نظارتی، فضاهای صنعتی پیچیده و مکان‌هایی که نیاز به پایش تصویری حرارتی وجود دارد، بسیار مفید است.

ویژگی‌های دتکتور شعله

دتکتورهای شعله معمولاً با ولتاژ کاری 12 تا 30 ولت طراحی می‌شوند و بسته به مدل، زاویه دیدی در حدود 90 تا 120 درجه یا بیشتر دارند. یکی از مهم‌ترین ویژگی‌های آن‌ها سرعت واکنش بسیار بالا است که در برخی مدل‌ها به چند میلی‌ثانیه و در برخی دیگر به چند ثانیه می‌رسد.

از دیگر ویژگی‌های مهم دتکتور شعله می‌توان به برد تشخیص بالا، قابلیت استفاده در محیط‌های صنعتی، امکان نصب در فضای داخلی و خارجی و سازگاری با سیستم‌ اعلام حریق و سیتم اطفاء حریق اشاره کرد. در مدل‌های ضد انفجار نیز مقاومت مکانیکی، آب‌بندی مناسب و بدنه مقاوم در برابر خوردگی از ویژگی‌های کلیدی به شمار می‌رود.

زاویه دید و اهمیت آن در عملکرد دتکتور شعله

زاویه نصب و زاویه دید در دتکتور شعله اهمیت بسیار زیادی دارد. برخلاف دتکتور دودی که بر اساس حرکت دود در فضا عمل می‌کند، دتکتور شعله باید بتواند ناحیه خطر را در میدان دید خود داشته باشد. اگر زاویه نصب اشتباه باشد یا مانعی مانند تیرآهن، تجهیزات، ماشین‌آلات یا کانال‌ها بین دتکتور و شعله قرار بگیرند، احتمال عدم تشخیص حریق افزایش پیدا می‌کند.

به همین دلیل در زمان طراحی و نصب، باید محدوده دید دتکتور، ارتفاع نصب، ابعاد محیط و محل‌های احتمالی ایجاد حریق به‌دقت بررسی شود. در بسیاری از پروژه‌های صنعتی، پوشش کامل یک ناحیه با استفاده از چند دتکتور و حذف نقاط کور انجام می‌شود تا اطمینان لازم از عملکرد سیستم به دست آید.

زمان واکنش دتکتور شعله

یکی از مهم‌ترین معیارهای انتخاب دتکتور شعله، زمان واکنش آن است. دتکتورهای UV می‌توانند در حدود 3 تا 4 میلی‌ثانیه وجود تابش فرابنفش را حس کنند، هرچند برای جلوگیری از خطا معمولاً تأخیر نهایی 2 تا 3 ثانیه‌ای در اعلام هشدار اعمال می‌شود. دتکتورهای IR معمولاً بین 3 تا 5 ثانیه زمان برای پاسخ نیاز دارند.

در مدل‌های پیشرفته مانند IR3 و چندطیفی نیز زمان واکنش بسیار کوتاه است و هم‌زمان با تحلیل دقیق‌تر، سرعت مناسبی حفظ می‌شود. انتخاب زمان پاسخ مناسب باید بر اساس سطح خطر محیط، نوع سوخت و الزامات پروژه انجام شود، زیرا در برخی صنایع حتی چند ثانیه تاخیر نیز می‌تواند تبعات سنگینی ایجاد کند.

آلارم کاذب در دتکتور شعله

آلارم کاذب یکی از مسائل مهم در انتخاب و استفاده از دتکتور شعله است. منابعی مانند جوشکاری، رعدوبرق، نور مستقیم خورشید، تجهیزات بسیار داغ، بازتاب‌های شدید نوری و حتی برخی فرآیندهای صنعتی ممکن است در بعضی شرایط شبیه الگوی شعله به نظر برسند و باعث هشدار اشتباه شوند.

برای کاهش این مشکل، دتکتور ترکیبی و چندطیفی توسعه یافته‌اند. این دتکتورها با مقایسه چند باند طیفی و استفاده از الگوریتم‌های تصمیم‌گیری، فقط در صورت مشاهده الگوی واقعی آتش هشدار می‌دهند. همچنین انتخاب محل نصب مناسب و نگهداری منظم نیز تأثیر زیادی در کاهش هشدارهای کاذب دارد.

عوامل محیطی موثر بر عملکرد دتکتور شعله

عملکرد دتکتور شعله به شرایط محیطی حساس است و این مسئله باید در طراحی پروژه لحاظ شود. وجود آب روی لنز، بخار آب، گردوغبار، لایه‌های روغنی، آلودگی سطحی و تابش مستقیم خورشید از جمله عواملی هستند که می‌توانند دقت برخی مدل‌ها را کاهش دهند. برای مثال دتکتورهای مادون قرمز در محیط‌هایی با بخار آب زیاد ممکن است عملکرد ضعیف‌تری داشته باشند، زیرا بخار آب بخشی از تابش IR را جذب می‌کند.

در محیط‌های بیرونی، شرایط آب‌وهوایی، باران، مه و تابش شدید خورشید باید بررسی شود. در فضاهای صنعتی نیز منابع گرمایی پس‌زمینه، کوره‌ها، فلزات داغ و تجهیزات فرآیندی اهمیت دارند. بنابراین انتخاب تکنولوژی مناسب باید دقیقاً بر اساس شرایط واقعی محل انجام شود.

کاربرد دتکتور شعله ای

دتکتور شعله در محیط‌هایی کاربرد دارد که سرعت تشخیص حریق اهمیت بالایی دارد یا احتمال ایجاد شعله پیش از دود و حرارت قابل‌تشخیص وجود دارد. این دتکتورها در اتاق رنگ، پمپ‌بنزین و جایگاه‌های گاز، سایت‌های نفت و گاز، پتروشیمی، محل‌های ذخیره سوخت، انبارهای مواد محترقه، نیروگاه‌های برق، نیروگاه‌های هسته‌ای، صنایع بازیافت، معادن و صنایع وابسته استفاده می‌شوند.

همچنین در تجهیزات صنعتی مانند کوره‌ها، مشعل‌ها، توربین‌های گازی، سیستم‌های خشک‌کن و واحدهای حرارتی، دتکتور شعله علاوه بر اعلام حریق، برای تایید وجود شعله در فرآیند نیز به کار می‌رود. این تنوع کاربرد نشان می‌دهد که دتکتور شعله تنها یک آشکارساز ساده نیست، بلکه بخشی از ایمنی عملیاتی در بسیاری از سیستم‌های حساس صنعتی است.

کاربرد دتکتور شعله در صنایع نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، آتش‌سوزی معمولاً با سوخت‌های هیدروکربنی در ارتباط است و این نوع حریق‌ها می‌توانند در زمان بسیار کوتاهی گسترش پیدا کنند. دتکتور شعله در چنین محیط‌هایی یک ابزار حیاتی است، زیرا می‌تواند تابش شعله را بسیار زودتر از رسیدن دود یا حرارت به سایر آشکارسازها تشخیص دهد.

در پالایشگاه‌ها، سکوهای نفتی، واحدهای فرآیندی، مخازن ذخیره، خطوط انتقال سوخت و اتاق‌های کمپرسور، استفاده از دتکتور شعله یکی از الزامات متداول ایمنی است. در این محیط‌ها علاوه بر سرعت تشخیص، مقاومت در برابر شرایط سخت صنعتی و احتمال انفجار نیز اهمیت زیادی دارد.

کاربرد دتکتور شعله در نیروگاه‌ها و تاسیسات انرژی

نیروگاه‌ها و تاسیسات تولید انرژی از جمله محیط‌هایی هستند که تجهیزات حرارتی، سوخت‌های قابل اشتعال و فرآیندهای پرریسک در آن‌ها به‌صورت هم‌زمان وجود دارد. دتکتور شعله در این فضاها برای پایش مشعل‌ها، کوره‌ها، توربین‌های گازی و مخازن سوخت استفاده می‌شود و نقش مهمی در تشخیص سریع حریق و جلوگیری از توسعه حادثه دارد.

در بسیاری از موارد، این دتکتورها به سامانه‌های کنترلی متصل می‌شوند تا در صورت تشخیص شعله ناخواسته، فرمان قطع سوخت یا فعال‌سازی سیستم اطفا را صادر کنند. به همین دلیل، دتکتور شعله در این حوزه فقط یک تجهیز هشداردهنده نیست، بلکه بخشی از ایمنی عملکردی مجموعه محسوب می‌شود.

کاربرد دتکتور شعله در انبارها و مواد قابل اشتعال

در انبارهای مواد شیمیایی، انبار سوخت، اتاق‌های رنگ، صنایع رزین و محیط‌هایی که مواد قابل اشتعال نگهداری می‌شود، احتمال بروز حریق ناگهانی بسیار بالا است. در این فضاها، دتکتور شعله می‌تواند پیش از آنکه آتش توسعه پیدا کند، هشدار را صادر کند و فرصت کافی برای واکنش فراهم سازد.

به‌ویژه در انبارهایی که چیدمان تجهیزات یا تهویه محیط مانع از تجمع سریع دود در سقف می‌شود، دتکتور شعله نسبت به دتکتور دودی مزیت قابل‌توجهی دارد. همین موضوع باعث شده است که در بسیاری از انبارهای صنعتی و پرخطر، دتکتور شعله به‌عنوان جزء اصلی سیستم اعلام حریق انتخاب شود.

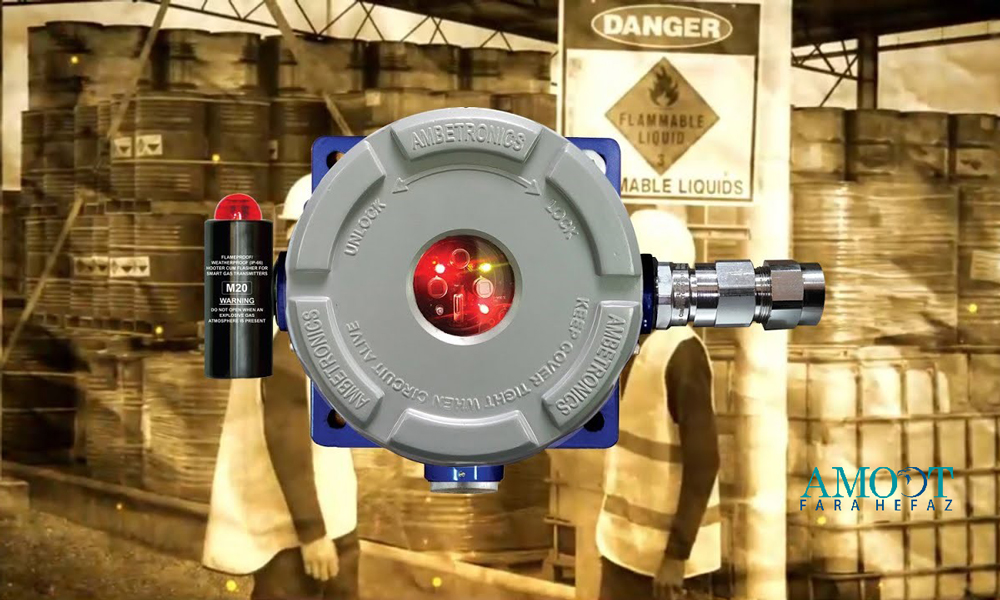

 دتکتور شعله ضد انفجار چیست؟

دتکتور شعله ضد انفجار نوعی دتکتور ویژه برای محیط‌هایی است که در آن‌ها وجود گاز، بخار یا گردوغبار قابل اشتعال می‌تواند خطر انفجار ایجاد کند. در چنین فضاهایی، هر تجهیز الکتریکی باید به‌گونه‌ای طراحی شود که حتی در صورت بروز نقص داخلی، هیچ جرقه یا گرمای خطرناکی به محیط منتقل نکند. بنابراین دتکتور شعله ضد انفجار علاوه بر تشخیص حریق، باید خودش نیز منبع ایجاد خطر نباشد.

این دتکتورها معمولاً دارای بدنه مقاوم، محفظه آب‌بندی‌شده، گلندهای ایمن و طراحی ویژه هستند تا بتوانند در شرایط صنعتی بسیار سخت و خطرناک به‌صورت ایمن کار کنند. در محیط‌های انفجاری، استفاده از دتکتور معمولی به‌هیچ‌وجه قابل قبول نیست و باید از تجهیزات دارای تاییدیه معتبر استفاده شود.

 استانداردهای دتکتور شعله ضد انفجار

دتکتورهای شعله ضد انفجار واقعی باید دارای استانداردها و تاییدیه‌های معتبر بین‌المللی باشند. از جمله مهم‌ترین این استانداردها می‌توان به ATEX، IECEx، UL و FM اشاره کرد. این تاییدیه‌ها نشان می‌دهند که دستگاه برای استفاده در مناطق خطرناک مانند Zone 1 و Zone 2 طراحی و آزمایش شده است.

وجود این استانداردها فقط یک مزیت تبلیغاتی نیست، بلکه تضمینی برای ایمنی واقعی تجهیز در شرایط بحرانی است. هر دتکتوری که فاقد این تاییدیه‌ها باشد، در محیط‌های انفجاری نمی‌تواند گزینه‌ای مطمئن محسوب شود و استفاده از آن ممکن است خود به عامل خطر تبدیل شود.

مزایای دتکتور شعله ضد انفجار

دتکتور شعله ضد انفجار علاوه بر سرعت بالای تشخیص، در برابر شرایط سخت محیطی نیز مقاومت بالایی دارد. این تجهیزات معمولاً در برابر حرارت، خوردگی، رطوبت، گردوغبار و فشارهای صنعتی پایدار هستند و عمر کاری بالایی دارند. همچنین به دلیل طراحی مهندسی‌شده، احتمال ایجاد آلارم کاذب در آن‌ها کاهش یافته و قابلیت اطمینان بیشتری برای پروژه‌های حساس فراهم می‌شود.

از دیگر مزایای این دتکتورها می‌توان به قابلیت اتصال به سیستم‌های اعلام حریق صنعتی، عملکرد مطمئن در محیط‌های پرخطر و ایمنی بالای ساختاری اشاره کرد. در محیط‌هایی که یک خطای کوچک می‌تواند خسارت‌های سنگین مالی و جانی ایجاد کند، این مزایا بسیار ارزشمند هستند.

 تفاوت دتکتور شعله ضد انفجار با دتکتور معمولی

تفاوت دتکتور شعله ضد انفجار با دتکتور معمولی فقط در جنس بدنه یا ظاهر دستگاه خلاصه نمی‌شود. دتکتور معمولی برای فضاهای عمومی، ساختمان‌ها یا محیط‌های کم‌خطر طراحی شده است، در حالی که دتکتور ضد انفجار برای شرایطی ساخته می‌شود که خود محیط، مستعد انفجار و حادثه ثانویه است.

در دتکتور ضد انفجار، طراحی محفظه، نحوه آب‌بندی، نوع اتصالات، متریال بدنه و سطح تاییدیه‌ها همگی بر اساس الزامات سخت‌گیرانه انجام می‌شود. به همین دلیل، استفاده از دتکتور معمولی در محیط‌های انفجاری یک انتخاب اشتباه و خطرناک است و نباید صرفاً بر اساس شباهت ظاهری تجهیزات تصمیم‌گیری کرد.

نحوه نصب دتکتور شعله

دتکتور شعله به دو صورت کلی برای فضای داخلی و فضای خارجی طراحی و نصب می‌شود. مهم‌ترین اصل در نصب این دتکتورها، انتخاب محل مناسب با دید کافی به ناحیه خطر است. برخلاف بسیاری از دتکتورهای نقطه‌ای، در اینجا زاویه دید و نبود مانع اهمیت بسیار زیادی دارد. محل نصب باید به گونه‌ای انتخاب شود که بیشترین پوشش را فراهم کند و در عین حال از منابع مزاحم نوری و حرارتی فاصله کافی داشته باشد.

در نصب دتکتور شعله باید عواملی مانند ارتفاع نصب، دامنه تشخیص، زاویه پوشش، نوع سوخت، وضعیت تهویه، وجود موانع فیزیکی، شرایط جوی و کلاس حفاظتی تجهیز بررسی شود. در محیط‌های صنعتی و پروژه‌های حساس، نصب این دتکتورها حتماً باید توسط افراد متخصص و بر اساس نقشه و طراحی مهندسی انجام شود.

نکات مهم در جانمایی دتکتور شعله

جانمایی صحیح دتکتور شعله مستقیماً بر کیفیت تشخیص آن اثر می‌گذارد. در هر ناحیه‌ای که احتمال بروز آتش‌سوزی وجود دارد، باید حداقل یک دتکتور با پوشش کافی وجود داشته باشد. همچنین لازم است مسیر دید دتکتور به محل‌های پرخطر بدون مانع باشد. وجود تجهیزاتی مانند تیرآهن، مخازن، کانال‌ها، سازه‌های فلزی یا ماشین‌آلات می‌تواند نقاط کور ایجاد کند.

علاوه بر این، در هنگام جانمایی باید به تابش‌های مزاحم، نور مستقیم خورشید، عملیات جوشکاری، بازتاب‌های شدید و حرکت تجهیزات در محیط نیز توجه شود. در بسیاری از پروژه‌ها برای اطمینان از پوشش کامل، از چند دتکتور شعله با زاویه‌های مکمل استفاده می‌شود.

 تست دتکتور شعله

تست دتکتور شعله یکی از مهم‌ترین مراحل پس از نصب و همچنین در نگهداری دوره‌ای است. از آنجا که در بسیاری از محیط‌های صنعتی امکان استفاده از شعله واقعی برای آزمایش وجود ندارد، معمولاً از شبیه‌سازهای مخصوص استفاده می‌شود. این شبیه‌سازها در مدل‌های مختلف برای دتکتورهای IR، IR2، IR3 و UV/IR تولید می‌شوند و می‌توانند عملکرد سنسور را بدون ایجاد خطر واقعی بررسی کنند.

شبیه‌سازها معمولاً از فاصله حدود 9 تا 12 متر قابل استفاده هستند و به تکنسین اجازه می‌دهند صحت عملکرد، زمان پاسخ و ارتباط دتکتور با پنل را ارزیابی کند. انجام تست منظم باعث می‌شود مشکلاتی مانند آلودگی لنز، اختلال در سنسور یا ضعف در جانمایی زودتر شناسایی و برطرف شوند.

نگهداری و سرویس دتکتور شعله

نگهداری صحیح دتکتور شعله برای حفظ دقت و سرعت عملکرد آن ضروری است. لنز دستگاه باید به‌صورت دوره‌ای بررسی و در صورت نیاز تمیز شود، زیرا وجود گردوغبار، روغن، بخار یا رسوبات می‌تواند حساسیت دتکتور را کاهش دهد. همچنین وضعیت پایه، اتصالات، آب‌بندی، سیم‌کشی و ارتباط با پنل نیز باید در بازدیدهای دوره‌ای کنترل شود.

در محیط‌های صنعتی سخت، بازه‌های نگهداری معمولاً کوتاه‌تر در نظر گرفته می‌شود، زیرا شرایط محیطی می‌تواند تأثیر بیشتری بر عملکرد دستگاه داشته باشد. هرگونه افت حساسیت یا افزایش آلارم کاذب باید به‌سرعت بررسی شود تا سیستم در زمان واقعی حادثه دچار نقص نشود.

نکات مهم در خرید دتکتور شعله

در زمان خرید دتکتور شعله، اولین مسئله نوع فناوری تشخیص است. باید مشخص شود که برای پروژه مورد نظر، دتکتور UV، IR، UV/IR، IR3 یا چندطیفی مناسب‌تر است. این انتخاب باید بر اساس نوع سوخت، ابعاد محیط، شرایط نوری، دمای محیط، احتمال آلارم کاذب و سرعت مورد نیاز برای تشخیص انجام شود.

همچنین باید به زاویه دید، فاصله تشخیص واقعی، کلاس حفاظتی IP، استانداردها و تاییدیه‌ها، سازگاری با پنل اعلام حریق، شرایط نصب، خدمات پس از فروش و پشتیبانی فنی توجه کرد. در محیط‌های انفجاری نیز داشتن تاییدیه‌های معتبر مانند ATEX و IECEx ضروری است و نباید نادیده گرفته شود.

قیمت دتکتور شعله

دتکتور شعله معمولاً از گران‌ترین انواع دتکتورهای سیستم اعلام حریق آدرس پذیر و متعارف محسوب می‌شود. دلیل این موضوع، فناوری پیشرفته‌تر، دقت بالا، برد تشخیص بیشتر و کاربرد تخصصی آن در محیط‌های صنعتی و پرخطر است. قیمت این تجهیزات به عوامل مختلفی بستگی دارد؛ از جمله نوع فناوری تشخیص، معمولی یا ضد انفجار بودن، جنس بدنه، کلاس حفاظتی، برند سازنده و تاییدیه‌های بین‌المللی.

دتکتورهای ضد انفجار معمولاً قیمت بالاتری نسبت به مدل‌های معمولی دارند، زیرا طراحی آن‌ها پیچیده‌تر و الزامات ساخت آن‌ها سخت‌گیرانه‌تر است. همچنین برندهای معتبر جهانی که تاییدیه‌های صنعتی بیشتری دارند، معمولاً در رده قیمتی بالاتری قرار می‌گیرند. بنابراین در خرید این تجهیزات، باید به‌جای تمرکز صرف بر قیمت، به تناسب فنی آن با پروژه توجه شود.

دتکتور شعله برای چه محیط‌هایی مناسب‌تر است؟

دتکتور شعله بیش از همه برای محیط‌هایی مناسب است که در آن‌ها حریق با شعله سریع ایجاد می‌شود، احتمال تولید دود کم است یا سرعت واکنش اهمیت حیاتی دارد. فضاهای باز، مناطق دارای تهویه شدید، محل نگهداری سوخت، واحدهای فرآیندی و صنایع دارای مواد اشتعال‌زا از جمله بهترین محل‌ها برای استفاده از این دتکتورها هستند.

در مقابل، در برخی فضاهای عمومی یا ساختمان‌هایی که خطر اصلی از نوع دودزا و کندسوز است، ممکن است دتکتورهای دودی یا ترکیبی انتخاب مناسب‌تری باشند. بنابراین بهترین راهکار، انتخاب تجهیز بر اساس تحلیل واقعی خطرات محیط است، نه صرفاً بر اساس نام یا شهرت یک فناوری.

 جمع‌بندی

دتکتور شعله یکی از مهم‌ترین و سریع‌ترین تجهیزات تشخیص حریق است که با شناسایی مستقیم تابش ناشی از شعله، می‌تواند در کوتاه‌ترین زمان ممکن وقوع آتش‌سوزی را تشخیص دهد. این دتکتورها در انواع مختلفی مانند UV، IR، UV/IR، IR2، IR3 و چندطیفی تولید می‌شوند و هر کدام برای شرایط خاصی مناسب هستند. سرعت بالا، عملکرد مناسب در محیط‌های باز و قابلیت استفاده در صنایع پرخطر از مهم‌ترین مزایای آن‌ها محسوب می‌شود.

در کنار این مزایا، انتخاب درست فناوری، نصب اصولی، جانمایی صحیح، تست منظم و نگهداری مناسب نقش بسیار مهمی در عملکرد واقعی دتکتور شعله دارد. همچنین در محیط‌های انفجاری، استفاده از دتکتور شعله ضد انفجار دارای تاییدیه معتبر یک الزام جدی است. به‌طور کلی، دتکتور شعله در بسیاری از پروژه‌های صنعتی نه یک انتخاب لوکس، بلکه بخشی اساسی از راهبرد ایمنی و حفاظت در برابر حریق است.
