فیش BNC چیست و کاربرد بی ان سی در دوربین مداربسته

فیش BNC چیست ؟ BNC مخفف عبارت British Naval Connector است. در واقع فیش بی ان سی یک رابط برای کابل کواکسیال است. رایج ترین استفاده از فیش BNC جهت اتصال دوربین مداربسته به دستگاه ضبط تصاویر DVR از طریق کابل کواکسیال است.

کاربردهای دیگر فیش BNC

از کانکتور BNC به جز دوربین مدار بسته در تلویزیون ، سیگنال های ویدیویی ، بعضی از شبکه های کامپیوتری و… استفاده می شود. این کانکتور با کابل های RG59، RG58 تا RG179 و RG316 سازگار می باشد. این فیش ها نیز همانند سایر اتصال دهنده ها به صورت نری و مادگی می باشند و به هم وصل می شوند.

انواع فیش BNC

فیش های BNC در انواع مختلفی ساخته و در بازار توزیع می شود که شامل:

فیش BNC لحیمی

در فیش لحیمی BNC، کابل و فیش از طریق لحیم کردن به یکدیگر متصل خواهند شد. بنابراین هنگام اتصال کابل به فیش بی ان سی حتما نیاز به دستگاه هویه جهت لحیمکاری می باشد.

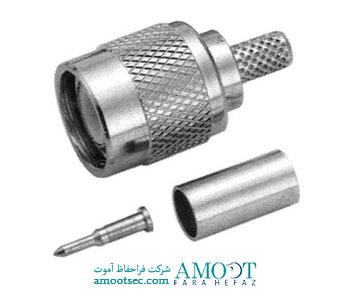

فیش BNC پرسی

در فیش پرسی بی ان سی، کابل و فیش از طریق پرس شدن قطعات در آن به هم متصل می شوند. جهت اتصال فیش بی ان سی پرسی به کابل کواکسیال نیاز به ابزاری برای پرس کردن می باشد.

فیش BNC پیچی

در این نوع فیش ها، کابل و فیش از طریق سفت کردن یک پیچ به یکدیگر متصل می شوند. این نوع فیش ها رایج ترین انواع فیش bnc می باشد. با کمک پیچ گوشتی می توانید کابل را به فیش متصل کنید.

بهترین و با کیفیت ترین فیش BNC را از فروشگاه آموت نماینده کانکتور ولویستی امریکا بخواهید.

اجزای کابل کواکسیال چیست؟

پوشش بیرونی کابل: پوشش خارجی کابل وظیفه محافظت از کابل را بر عهده دارد.
شیلد کابل: شیلد کابل نیز وظیفه مراقبت از کابل را در برابر نویزهای مغناطیسی دارد.
مغزی کابل: هسته کابل است که وظیفه انتقال تصویر را عهده دار می باشد.
عایق داخلی کابل: این بخش وظیفه جدا کردن مغزی کابل از شیلد را دارد.

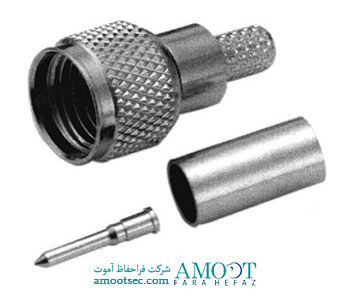

طریقه اتصال کابل کواکسیال و فیش BNC پرسی و پیچی

جهت اتصال کابل RG59 به فیش پرسی نیاز به ابزار آچار پرس است.
در ابتدا حلقه یا رینگ مربوط به فیش را قبل از برداشتن روکش کابل کواکسیال، بر روی کابل سوار نمایید.
قسمتی از روکش کابل کواکسیال را با کمک کاتر بردارید تا رشته های شیلد آن مشخص شود .
شیلد ها را کنار بزنید و روکش مغزی کابل را برش تا جایی که مغزی مشخص شود برش دهید.
پین سوزنی و طلایی فیش را بر روی مغزی کابل قرار دهید. سپس با آچار پرس، اقدام به پرس می کنیم به نحوی که مغزی کابل به کلاهک سوزنی شکل کاملا متصل شود.
حال در مرحله آخر پین سوزنی فیش که به کابل RG59 پرس شده است را داخل فیش BNC قرار دهید. پس از آن حلقه فیش BNC را که در ابتدا بر روی کابل قرار داده بودیم طوری به طرف فیش می بریم که رشته های شیلد به بدنه فیش متصل شوند. در پایان نیز با آچار پرس رینگ را به بدنه فیش و همچنین رشته های شیلد متصل می کنیم.
آموزش اتصال کابل کواکسیال به فیش BNC لحیمی
ابتدا هویه خود را داغ کرده و فیش را باز نمایید.
کابل را مانند مراحل قبلی که گفتیم لخت کنید و از حلقه فیش رد کنید.
سپس قسمت گیره فیش را باز کنید به طوری که کابل داخل آن قرار بگیرد و شیلد کاملا زیر گیره قرار بگیرد.
در مرحله بعد مغزی فیش را داخل قسمت لحیم فیش قرار دهید و گیره فیش را سفت کنید.
سپس قسمت مرکزی فیش را لحیم کنید.
در پایان می توانید جهت جلوگیری از اتصال بدنه و مغزی با چسپ قسمت لحیم شده را با چسب عایق بندی نمایید.
جهت دریافت مشاوره فنی و بهترین قیمت تجهیزات زیر ساخت و کانکتور و اتصالات فروشگاه آموت نماینده VELOCITY امریکا در خدمت شماست .
