بیم دتکتور اعلام حریق

بیم دتکتورها و یا همان آشکارسازهای دودی خطی در مواردی که بخواهیم فضای بزرگ و وسیعی مانند مثل انبارها، فرودگ. . .

بیم دتکتور اعلام حریق

بیم دتکتورها و یا همان آشکارسازهای دودی خطی در مواردی که بخواهیم فضای بزرگ و وسیعی مانند مثل انبارها، فرودگاه‌ها و آشیانه هواپیما، کارخانه‌ها، بناهای تاریخی و سایر فضاهای مشابه و... را تحت پوشش سیستم اعلام حریق قرار دهیم مورد استفاده قرار میگیرند. دلیل استفاده از بیم دتکتور در این قبیل مکان‌ها پوشش‌دهی بزرگتر و بیشتر آن (چیزی در حدود ۱۰ تا ۱۰۰ متر) نسبت به انواع دتکتورهای خطی است.

مشخصات بیم دتکتور اعلام حریق

این نوع بیم دتکتورها دارای یک قسمت فرستنده (TX) هستند که اشعه¬ای به سمت گیرنده (RX) می فرستد. این دو قسمت در دو سمت سالن نصب می شوند و هرگاه عاملی مانند دود بین این دو عنصر واقع شود و ارتباط اشعه را قطع کند باعث اعلام خطر می گردد. در بعضی از این نوع بیم دتکتورها فرستنده و گیرنده روی یک قسمت وجود دارد و در قسمت روبرو یک انعکاس دهنده (Reflector) نصب می گردد. این دتکتورهای اعلام حریق می توانند فضایی به پهنای 15 متر و به طول 10 الی 100 متر را بسته به برند انتخابی تحت پوشش خود قرار دهند و ارتفاع نصب آن¬ها تا 25 متر برای کاربردهای حفاظت از جان است. ولتاژ کار آن¬ها معمولا 24 ولت DC است. هر چه فاصله¬ ی بین گیرنده و فرستنده افزایش یابد جریان مصرفی نیز افزایش می یابد.

اصول شناخت این دتکتور (Beam) به خاطر جبران ناتوانی دتکتورهای نقطه ای می باشد. این نوع دتکتور به صورت شعاعی (Projector) عمل کرده و به دو نوع تقسیم می¬ شوند، در نوع اول فرستنده و گیرنده از هم جدا هستند و در نوع دوم فرستنده و گیرنده بر روی یک قاب سوار و از یک رفلکتور برگشت شعاع نوری استفاده شده است. نوع معمول و مورد استفاده، نوع دوم می¬باشد.

مزایای استفاده از بیم دتکتور اعلام حریق چیست؟

عملکرد آسان
برخورداری از ظاهر زیبا و شکیل
تعمیر و نگهداری آسان
محدوده وسیع تحت پوشش
نصب و راه‌اندازی سریع و آسان
مناسب جهت مناطقی با دسترسی مشکل


اصطلاحات پر کاربرد بیم دتکتورها

Beam Range: فاصله¬ی خطی بین فرستنده، گیرنده و رفلکتور
Detector Coverage:سطح قابل پوشش (حفاظتی) که به وسیله¬ی دتکتور محافظت می¬شود. در این سطح حساسیت دتکتور در حد قابل قبول می¬باشد.
Reflector: آینه تجهیزی که سیگنال نور را برگشت داده تا به گیرنده برسد.
Sensitivity:قابلیت تشخیص دود در مکان¬های مختلف سطح حفاظتی. این حساسیت بیشتر بسته به غلظت، حجم و بزرگی ذرات دود می¬باشد.
Stratification:لایه بندی لایه¬ های دود که بستگی به درجه¬ی حرارت حریق دارد. حریق¬های داغ لایه¬های بزرگ و حریق¬های گرم لایه¬های کوچک¬تر دارند.
Transparence (Filters): حساسیت یک دتکتور نسبت به دود که از داخل یک جعبه¬ی شیشه¬ای یا پلاستیکی شفاف سنجیده می¬ شود.
این مورد بخشی از استاندارد تست می¬باشد و جهت بررسی کاربرد این دتکتور در وضعیت جوی نامساعد و یا وجود موانع شفاف مثل شیشه در مقابل آن به کار می¬رود.



عملکرد آشکارسازهای دودی خطی (اشعه ای)

دتکتور شامل یک گیرنده و فرستنده و یک رفلکتور می¬ باشد. فرستنده¬ طیف نوری در ردیف طیف مادون قرمز را به صورت متقارن به سمت رفلکتور می¬فرستد. در رفلکتور نور رفلکت (منعکس) می¬شود و در گیرنده این نور گرفته شده، درصد انتشار و درصد جذب نور مقایسه و وضعیت محیط بررسی می¬گردد. در شروع کار دتکتور اولین مقدار جذب شده پس از تنظیم آینه و دتکتور را به عنوان مبنا قرار می¬دهد. در صورتی¬که در مراحل بعدی درصد نور جذب شده کمتر باشد (طبق تنظیم مثلا کمتر از 60%) این مرحله به عنوان وجود مانع تلقی شده و موجب ارسال آلارم می¬ گردد.
تنظیمات: در تنظیمات نور ساتع شده از فرستنده 100% در نظر گرفته شده و درصد نور گرفته شده توسط گیرنده (مثلا 60%) که به عنوان مبنا یا Threshold است، مبنای کار قرار می¬گیرد. 40% نور تلف شده به علت عدم تقارن در فرستنده، درصد کم گرد و خاک محیط، عدم انعکاس کامل توسط منعکس کننده و درصد کمی انعکاس توسط گیرنده و هم¬چنین تغییر ماهیت نور در این فاصله به واسطه¬ی عوامل محیطی می¬باشد. قابل توجه است که امکان دارد تمامی طیف نوری فرستنده یکدست نبوده و در یک طول موج مشخصی نباشد. بنابراین امکان تغییر حالت یا عدم تبدیل آن به ولتاژ – جریان در گیرنده وجود دارد. این مسئله در فاصله¬های بالاتر بهتر مشخص می¬شود. با توجه به این¬که در این نوع دتکتور، فاصله¬ ی حرکتی طیف نور دو برابر فاصله¬ی گیرنده و رفلکتور است ولی شعاع حفاظتی فقط از آینه تا فرستنده و گیرنده حساب می¬ شود.
در هنگام کار، وجود ذرات گاز، دود، اجسام صلب و مایعات باعث عدم رسیدن شعاع کافی نور به گیرنده شده و آلارم درآن ظاهر می¬شود. به خاطر کم کردن امکان اشتباه، این حالت بایستی حدود 5 ثانیه به صورت دائمی در دتکتور وجود داشته باشد تا آلارم ظاهر شود. اگر درصد نور رسیده به گیرنده را 100% در نظر بگیریم، می¬توان حساسیت آن را بین 30% تا 90% تنظیم نمود. در بعضی از دتکتورها رنج حساسیت 30،50 و 70 می-باشد. در این نوع دتکتور، تغییرات کم نور از نظر شعاعی و حجمی و کیفیتی باعث ایجاد آلارم در گیرنده نمی-شود. در محاسبه¬ی حساسیت، نسبت نور دریافت شده به نور سد شده مد نظر می¬باشد.

استاندارد (BS 5445.Part 5)،(UL268) و (NFPA 72) اصول را در این دتکتور مشخص می¬کند. این دتکتور مانند دتکتورهای نوری نقطه¬ای نسبت به رنگ دود حساسیت داشته و دودهای سیاه رنگ(جاذب شعاع نوری) را سریع¬تر کشف می¬ کند.
تنظیم ضریب بهره Automatic Gain Control (AGN)
بعضی از عوامل محیطی مانند رطوبت و گرد و غبار ایجاد اشکال تدریجی در این نوع دتکتور می¬کند. مثلا وجود گرد و غبار دائمی در محیط یا نشست آن بر روی آینه یا دتکتور و در حالت عادی بعد از مدتی آلارم-های رندم به وجود می¬آورد. تعبیه¬ی سیستم AGN در دتکتور باعث تغییر ضریب بهره یا حساسیت به مقدار کم می¬ شود.
در این سیستم که از یک ریز پردازنده¬ی الکترونیکی (میکروپروسسور) با نرم افزار خاص استفاده شده، اثر گرد و غبار و رطوبت بر روی دتکتور جبران می¬ شود، یعنی درصد ضایعات اندازه¬گیری و به صورت نرم افزاری جبران می¬گردد. این درصد محدود و مطابق با Threshold می¬باشد، بنابراین به مرور AGC کاهش بهره¬ی دتکتور را جبران می¬نماید. این مسئله تا آن¬جا ادامه می¬یابد که دتکتور یا آینه نیاز به تمیز کاری یا تعویض پیدا کند.

تجهیزات جانبی

وجود یک تجهیز جانبی می¬ تواند جهت آدرس¬ دهی برای دتکتور Beam این دتکتور Conventional را به یک دتکتور آدرس¬پذیر (Addressable) تبدیل کند. هم¬چنین می¬توان آن را به یک سیستم فرمان از راه دور تبدیل نمود. علاوه بر آن وجود کیت پروسسور می¬تواند برد و سطح حفاظت دتکتور را افزایش دهد، به طوری¬که یک دتکتور می¬تواند سطحی به اندازه¬ی یک میدان فوتبال فوتبال را حفاظت کند. در این حالت فاصله¬ی خطی 70 تا 100 متر جزء شعاع حفاظتی می ¬شود.

تست داخلی، آژیر، کنترل از راه دور(Remote Control) و تنظیم حساسیت از راه دور جزء مزیت ¬های سیستم می¬ باشد. همانند دتکتورهای سقفی این نوع دتکتور نامناسب جهت محیط¬ های خارجی (Outdoor) است. رطوربت، یخ¬زدگی و باران از عوامل محیطی هستند که باعث عدم کارائی دتکتور Beam می¬ شوند. وجود یخ در روی دتکتور، آینه و فاصله¬ ی بین آن، کارائی دتکتور را کم و این تجهیز را ناکارامد می¬ نماید.

بیم دتکتور (کاشف دود خطی)

بیم دتکتور: از دو بخش فرستنده و گیرنده تشکیل شده است. بخش فرستنده اشعه مادون قرمز از خود ساطع میکند و بخش گیرنده آن را دریافت میکند. اگر میزان دود به حدی باشد که مانع رسیدن اشعه به گیرنده شود، بیم دتکتور به کنترل پانل اعلام خطر می کند.
کاشف های دود خطی بیم دتکتورها را می توان به دو دسته زیر تقسیم کرد:

کاشف دود خطی انعکاسی (آینه ای)

کاشف دود خطی نوع فرستنده و گیرنده بصورت مجزا

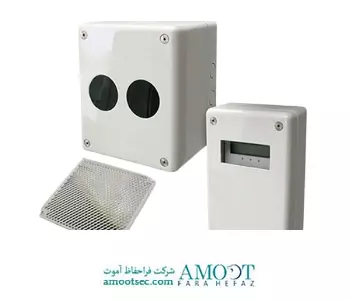

بیم دتکتور انعکاسی Fireray50/100 دتکتور انعکاسی بیم دتکتور انعکاسی موتورایز برند فایرری

بیم دتکتور انعکاسی

آشکارسازهای دودی خطی و یا همان بیم دتکتورها در مواردی که بخواهیم فضای بزرگ و وسیعی مانند انبار، سالن یک کارخانه و یا سوله و … را تحت پوشش سیستم اعلام حریق قرار دهیم و نصب دتکتورهای معمولی مشکل و یا غیر اقتصادی باشند از این نوع دتکتورها استفاده می شود.

این نوع دتکتورها دارای یک قسمت فرستنده (TX) هستند که اشعه¬ای به سمت گیرنده (RX) می فرستد. این دو قسمت در دو سمت سالن نصب می شوند و هرگاه عاملی مانند دود بین این دو عنصر واقع شود و ارتباط اشعه را قطع کند باعث اعلام خطر می گردد. در بعضی از این نوع دتکتورها فرستنده و گیرنده روی یک قسمت وجود دارد و در قسمت روبرو یک انعکاس دهنده (Reflector) نصب می¬ گردد. این دتکتورها می توانند فضایی به پهنای 15 متر و به طول 10 الی 100 متر را بسته به برند انتخابی تحت پوشش خود قرار دهند و ارتفاع نصب آن¬ها تا 25 متر برای کاربردهای حفاظت از جان است. ولتاژ کار آن¬ها معمولا 24 ولت DC است. هر چه فاصله¬ ی بین گیرنده و فرستنده افزایش یابد جریان مصرفی نیز افزایش می یابد.

اصول شناخت این دتکتور (Beam) به¬ خاطر جبران ناتوانی دتکتورهای نقطه¬ ای می¬ باشد. این نوع دتکتور به صورت شعاعی (Projector) عمل کرده و به دو نوع تقسیم می¬ شوند، در نوع اول فرستنده و گیرنده از هم جدا هستند و در نوع دوم فرستنده و گیرنده بر روی یک قاب سوار و از یک رفلکتور برگشت شعاع نوری استفاده شده است. نوع معمول و مورد استفاده، نوع دوم می¬باشد.

قیمت و خرید بیم دتکتور اعلام حریق

جهت دریافت مشاوره فنی رایگان، طراحی و بهترین قیمت سیستم های اعلام حریق دستی و خودکار، اعلام حریق متعارف و آدرس پذیر با فروشگاه آموت نماینده گلوبال فایر پرتغال با گارانتی مادام العمر تماس بگیرید.
