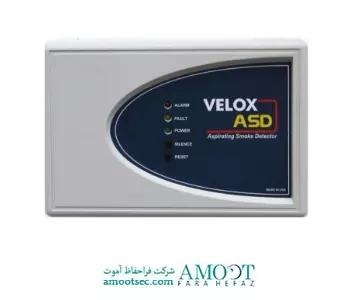

دتکتور مکنده ولوکس VELOXASD-720

دتکتور دود مکنده (Aspirating Smoke Detector) مدل VELOXASD-720 برای محافظت از فضاهایی با مساحت حداکثر 668 متر مربع ($7,200$ فوت مربع) طراحی شده است.
این سیستم از لوله‌های نمونه‌گیری با حداکثر طول کلی $82.3\text{ متر}$ ($270$ فوت) استفاده می‌کند که از لوله با قطر $25\text{mm}$ ($\frac{3}{4}"\text{ SCH-40}$) ساخته شده تا نمونه‌های هوا را از منطقه تحت حفاظت، به دتکتور برای تحلیل بکشد. حداکثر تعداد سوراخ‌های نمونه‌گیری 8 عدد است که فاصله بین آن‌ها نباید بیشتر از 9 متر ($30$ فوت) باشد. فاصله بین لوله‌های نمونه‌گیری نیز نباید از 9 متر ($30$ فوت) بیشتر شود.
دکمه‌های ریست (Reset) و ساکت کردن (Silence)، و همچنین نشانگرهای LED برای آلارم (حریق)، خطا (Fault) و برق (Power) جهت عملیات و اعلام وضعیت استفاده می‌شوند. این دستگاه دارای عیب‌یابی داخلی از طریق نشانگر LED است.
سیستم مکنده VELOX از فناوری پیشرفته تشخیص مبتنی بر شناسایی تصویر (Image Recognition Detection) استفاده می‌کند. این ویژگی به دتکتور اجازه می‌دهد تا ذرات دود را شناسایی کند و پدیده‌های تشخیص دقیق را فراهم می‌آورد. برخلاف سایر دتکتورهای لیزری، VELOX ASD نیازی به تمیز کردن لنز یا فیلتر ندارد و به راه‌اندازی (Commissioning) اضافی احتیاج ندارد. پس از نصب و روشن شدن، سیستم به طور خودکار مکش و فشار لوله‌ها را مطابق با الزامات UL تنظیم می‌کند.
VELOX ASD مستقیماً بر روی لوپ تشخیص VELOX نصب می‌شود و آدرس هر ASD را به پنل کنترل گزارش می‌دهد. همچنین، VELOX ASD دارای ایزولاتور داخلی است که یکپارچگی قابل اعتماد را در لوپ تشخیص VELOX فراهم می‌کند و در نتیجه ارتباط با پنل‌های VELOX با یک خطای اتصال کوتاه/مدار باز/اتصال به زمین قطع نخواهد شد.

The VELOXASD-720 aspirating smoke detector is designed for areas up to 668 square metres (7,200 square feet). Total sample pipe runs up to 82.3 metres (270 feet) using 25mm (3/4” SCH-40) pipe to draw air samples from the protected hazard back to the detector for analysis. Maximum number of sampling holes is 8 spaced no greater than 9 metres (30 feet) between sampling points. Spacing between sampling pipes must also not exceed 9 metres (30 foot) spacing. Reset and Silence buttons, as well as LED indicators for Alarm, Fault and Power are used for operation and annunciation. Built in troubleshooting via the LED indicator. The VELOX aspiration system utilize the state of the art image recognition detection. It allows the detector to identify the smoke particles, and provides accurate detection phenomena. Unlike other laser detectors, the VELOX ASD does not require any lens clearing or filters, and no extra commissioning is required. Once installed, and powered up, the system automatically shall adjust the pipes suction and pressure as per the UL requirements. The VELOX ASD shall be installed directly on the VELOX detection loop, and reports the address of each ASD back to the control panel, as well the VELOX ASD is having its own in-built isolator achieving reliable integration on the VELOX detection loop, hence the communication to the VELOX panels shall not be interrupted with a single short / open / earth fault.
