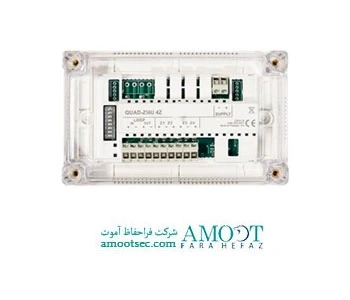

ماژول QUAD ZMU گلوبال فایر

ماژول QUAD-ZMU یک رابط آدرس‌پذیر و هوشمند است که امکان اتصال ۴ زون مجزا از تجهیزات متعارف (Conventional) را به پنل‌های آدرس‌پذیر گلوبال فایر فراهم می‌کند. این ماژول به طور کامل تحت نظارت (Fully Monitored) بوده و به هر زون یک آدرس اختصاصی تعلق می‌گیرد که دقت عیب‌یابی را در سیستم‌های هیبریدی به حداکثر می‌رساند. یکی از ویژگی‌های برجسته فنی این دستگاه، استفاده از سیستم نظارت فعال انتهای خط (Active EOL) است. همچنین، در صورت استفاده از دیودهای شاتکی (Schottky) در پایه دتکتورها، این ماژول اعلام حریق با استاندارد BS5839 جهت شناسایی حذف دتکتور از مدار مطابقت کامل خواهد داشت که این موضوع امنیت شبکه را در بالاترین سطح تضمین می‌کند.

طراحی مهندسی QUAD-ZMU به گونه‌ای است که زون‌های تشخیص و ولتاژ تغذیه آن‌ها به صورت نوری (Optically Isolated) از لوپ آدرس‌پذیر ایزوله شده‌اند؛ این ویژگی اجازه می‌دهد تا از منبع تغذیه ۲۴ ولت محلی استفاده شود بدون آنکه تداخلی در عملکرد لوپ اصلی ایجاد گردد. یک LED سبز رنگ روی ماژول وجود ولتاژ تغذیه را تایید می‌کند و در صورت قطع منبع تغذیه خارجی، وضعیت خطا بلافاصله به پنل مرکزی گزارش می‌شود. همچنین برای هر زون، دو نشانگر LED مجزا تعبیه شده است: رنگ قرمز برای اعلام حریق و رنگ زرد برای نمایش خطا، که این تفکیک بصری فرآیند بازرسی و نگهداری سیستم را برای تکنسین‌ها بسیار ساده و سریع می‌سازد.

The QUAD-ZMU is a fully monitored addressable module which is used to connect up to four individually addressed zones of current-limited conventional detection devices to GFE’s addressable control panel via the detection loop.

The module requires an external 24V DC power supply and a green LED indicates supply presence. QUAD ZMU provides active end of line monitoring. The module is compliant with Standard BS5839 Detector Removal when Schottky diodes are added to detector bases.

The detection zones and their supply voltage are optically isolated from the addressable detection loop which enables the use of a local power supply. If that supply fails, a fault condition is reported at the control panel.

The status of each zone is indicated by two LEDs. A red LED signals fire, a yellow LED indicates a fault on that zone. The normal state is indicated by neither LEDs being illuminated.
