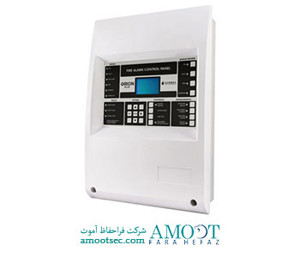

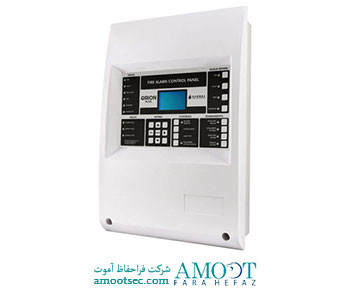

کنترل پنل متعارف گلوبال فایر سری آریون پلاس (ORION+)

Name: کنترل پنل متعارف گلوبال فایر سری آریون پلاس (ORION+)
Brand: اعلام حریق گلوبال فایر
Rating: 3 (839 reviews)

برند: اعلام حریق گلوبال فایر

دسته بندی: سیستم اعلام حریق / سیستم اعلام حریق متعارف / کنترل پنل اعلام حریق متعارف

رنگ:

سایز:

وضعیت: تماس بگیرید

تومان

تومان تومان

دانلود مشخصات فنی

توضیحات

The ORION + range of expandable conventional control panels offers an aesthetically pleasing and functional cabinet design for larger projects demanding ease of installation and commissioning, as well as simple operation, such as conventional installations.

The unit can be expanded easily from eight to 16 zones by installing additional modules with four zones. The range also includes two types of repeater.

The outstanding programming features included in this panel range exceed the possibilities of standard conventional panels, using a graphic LCD display and real time clock which permits the recording of events in a time stamped log.

Operation is intuitive, offering simple control and one-button disablement facilities, as well as a one-man test routine, which provides a highly effective way to perform regular testing of the fire alarm system.

Advanced configuration interfacing includes RS232, RS422/485, fibre optic, GSM-GPRS and TCP/IP. All of the above make use of our own proprietary interfaces.

PRIMARY SUPPLY VOLTAGE – IN	90 to 265 V AC
PRIMARY SUPPLY VOLTAGE – OUT	28.5 V DC nominal
PRIMARY SUPPLY CURRENT – OUT	1.7 A @ 28.5 V DC nominal (max.)
SECONDARY SUPPLY VOLTAGE	21.0 min. – 27.2 max. V DC – BAT charger o/p 28 V DC
SECONDARY SUPPLY CURRENT OUTPUT	1.1 Amp Maximum @ 20ºC
INTERNAL BATTERY CAPACITY – MAXIMUM	2 x 12 V x 7 Ah Sealed VRLA Lead Acid Batteries
MAINS FUSE	4 A -250 V Slow Blow – 20 mm
BATTERY FUSE	1.6 Amp – Resettable
NUMBER OF CIRCUITS	16 Max.
ZONE CURRENT – QUIESCENT / ALARM	4 mA / 60 mA – Maximum
MAX. CABLE RESISTANCE / CAPACITANCE	40 Ohms / 0.470 uF
END OF LINE MONITORING	Active EOL – 10uF/50V Bipolar Electrolytic Aluminium Capacitor
BS-5839 DETECTOR REMOVAL COMPLIANT	YES (provided diodes are fitted to detector base)
DEVICES PER ZONE	32 Maximum – EN54 pt.2
ALARM RESISTANCE VALUE	270 – 1000 Ohms
CURRENT OUTPUT	2 outputs w/ 500 mA max. current drive per circuit – fully monitored
ALARM VOLTAGE / END OF LINE RESISTOR	27.5 V DC Nominal / 10 K Ohms – 1/4 Watt
AUXILIARY RELAY OUTPUT	1 Fire (COM-NC-NO) – 1 Fault (COM-NC) non-supervised
RELAY CONTACT RATING	50 V DC – 1 Amp resistive loads
PROGRAMMABLE INPUT 1 / INPUT 2	Non-Latching – Voltage free contact / Non-Latching – Voltage free contact
HUMIDITY	Max 95% RH Non-Condensing
OPERATING TEMPERATURE	-10ºC to 50ºC
WEIGHT (ORION-PLUS)	2 Kg without batteries, 7 Kg with batteries (2 x 12 V x 7Ah)
DIMENSIONS (ORION-PLUS)	273 (L) x 107 (W) x 404 (H) mm
COLOUR	White or Red

کنترل پنل اعلام حریق متعارف Global Fire Orion Plus 16 Zone

مجموعه ORION-PLUS از کنترل پنل اعلام حریق متعارف قابل ارتقا، طراحی کابینت زیبا و کاربردی را برای پروژه‌های بزرگ‌تر که نیاز به سهولت نصب و راه‌اندازی، و همچنین عملیات ساده، معمولی از تاسیسات معمولی دارند، ارائه می‌دهد.

واحد را می توان به راحتی از 8 به 16 منطقه در جعبه معمولی و 20 به 32 در نسخه جعبه بزرگ افزایش داد. گسترش با نصب ماژول های اضافی با 4 منطقه انجام می شود. این محدوده همچنین شامل دو نوع تکرار کننده است. ویژگی های برنامه نویسی برجسته موجود در این محدوده پانل از امکانات پنل های معمولی استاندارد فراتر می رود، با استفاده از نمایشگر LCD گرافیکی و ساعت واقعی که امکان ضبط رویدادها را در یک گزارش ثبت شده با زمان فراهم می کند.

عملیات بصری است، کنترل ساده و امکانات غیرفعال کردن یک دکمه، و همچنین روال آزمایش یک نفره را ارائه می دهد که روشی بسیار موثر برای انجام آزمایش منظم سیستم اعلام حریق را ارائه می دهد.

رابط پیکربندی پیشرفته شامل RS232، RS422/485، فیبر نوری، GSM-GPRS و TCP/IP است. همه موارد فوق از رابط های اختصاصی خودمان استفاده می کنند. اینها امکان اتصال به حداکثر 4 پنل تکرارکننده از راه دور، ماژول های رابط خاموش و رله های خروجی مالتی پلکس را فراهم می کند که یکی از بالاترین سطوح یکپارچه سازی سیستم را در سیستم های معمولی ارائه می دهد.
