اتصالات کابل کواکسیال ولوسیتی برای اتصال این نوع کابل ها به دستگاه های دیگر استفاده می شود و به طور خاص در جهت حفظ محافظ روی کابل طراحی شده اند.
اتصالات نر در مرکز دارای پین فلزی بیرون زده است ، در حالی که کانکتورهای مادگی گیرنده ای برای دریافت آن پین دارند
مشخصات کابل ولوسیتی V-7401
Subtypes

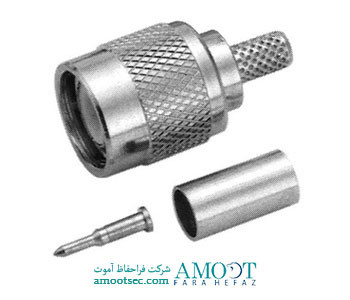

V-7401 Straight Plug Crimp
Electrical Characteristics
Impendence ۵۰ ohm – 75 ohm
Frequency Range ۰-۴ GHZ – 0-1 GHZ
V.S.W.R Straight : 1.3 Max, R/A : 1.5 Max
Insulation loss ۰.۲ dB max @ 3GHz
Insulation resistance ۵۰۰۰ Megaohms min.
Contact resistance
Center Contact ۳ milliohms Max
Outer conductor ۲ milliohms Max
Working voltage in VRMS (at sea level) ۵۰۰ volts rms max at sea level
Dielectric withstanding voltage in VRMS (at sea level) ۱۵۰۰ volts rms max at sea level
Mechanical Characteristics
Durability ۵۰۰ matings
Proof torque ۱۵ in-lbs min
Coupling mechanism retention force
Cabling retention RG58, 141, 142, 223… > 40 lbs min RG174, 188, 316…. > 20 lbs min
Center contact retention force ۶ lbs min
Environmental Characteristics
Temperature Range -۶۵°C to +165°C
Corrosion (salt spray) MIL-STD-202 Method 107 Test Cond B
Corrosion (salt spray) MIL-STD-202 Method 101 Test Cond B
Vibration MIL-STD-202 Method 204 Test Cond B
Shock –
Materials
Body(nut)/Center Male contact/Outer Contact Brass
Center female contacts Brass / Beryllium Copper
Ferrules Brass
Insulator Teflon
Plating
Body Gold or silver per requirement, Nickel
Coupling nut / Design –
Center Contact Gold
Outer Contacts / Design –
۱۲VDC power output –
جهت دریافت مشاوره فنی و بهترین قیمت کانکتور ولوسیتی شرکت آموت در خدمت شماست .
