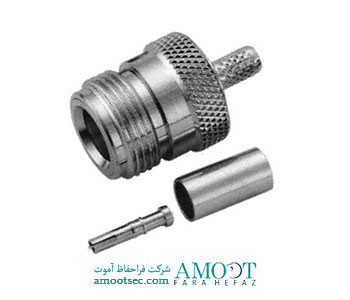

ولوسیتی Coaxial Connectors / V-7309

دسته بندی: تجهیزات زیر ساخت / اتصالات
رنگ:
سایز:
وضعیت: تماس بگیرید
تومان
تومان تومان
توضیحات

اتصالات کابل کواکسیال

اتصالات کابل کواکسیال ولوسیتی برای اتصال این نوع کابل ها به دستگاه های دیگر استفاده می شود و به طور خاص در جهت حفظ محافظ روی کابل طراحی شده اند

اتصالات نر در مرکز دارای پین فلزی بیرون زده است ، در حالی که کانکتورهای مادگی گیرنده ای برای دریافت آن پین دارند



توضیحات

Subtypes



V-7309

    Straight Jack Crimp

Electrical Characteristics



Impendence

۵۰ ohm – 75 ohm

Frequency Range

۰-۱۱ GHZ – 0-1.5 GHZ

V.S.W.R

 Straight : 1.3 Max , R/A : 1.5 Max

Insulation loss

straight : 0.3 db Max @ 10 GHz, R/A : 0.3 db Max @ 10 GHz

Insulation resistance

۵۰۰۰ Megaohms min.

Contact resistance



Center Contact

۳ milliohms Max

Outer conductor

۲ milliohms Max

Working voltage in VRMS (at sea level)

۱۰۰۰ volts rms max at sea level

Dielectric withstanding voltage in VRMS (at sea level)

۲۵۰۰ volts rms max at sea level

Mechanical Characteristics



Durability

۵۰۰ matings

Force to engage and disengage

۶ in-lbs min

Proof torque

۳۰ in-lbs min

Coupling mechanism retention force

۱۰۰ in-lbs min

Cabling retention

RG58, 141, 142, 223… > 40 lbs min

RG174, 188, 316…. > 20 lbs min

RG174, 188, 316…. > 20 lbs min      RG59, 62A, 210…. > 40 lbs mi

Center contact retention force

۶ lbs min

Environmental Characteristics



Temperature Range

-۶۵°C to +165°C

Thermal Shock

MIL-STD-202 Method 107 Test Cond B

Corrosion (salt spray)

MIL-STD-202 Method 101 Test Cond B

Vibration

MIL-STD-202 Method 204 Test Cond B

Shock

Materials



Body(nut)/Center Male contact/Outer Contact

Brass

Center female contacts

Brass / Beryllium Copper

Ferrules

Brass

Insulator

Teflon

Plating



Body

 Silver per requirement, Nickel

Coupling nut / Design

 Silver per requirement, Nickel

Center Contact

 Silver per requirement,Gold

Outer Contacts / Design

 Silver per requirement, Nickel

۱۲VDC power output





جهت دریافت مشاوره فنی و بهترین قیمت کانکتور ولوسیتی فروشگاه آموت در خدمت شماست .
