ولوسیتی Coaxial Connectors / V-7301

اتصالات کابل کواکسیال

اتصالات کابل کواکسیال ولوسیتی برای اتصال این نوع کابل ها به دستگاه های دیگر استفاده می شود و به طور خاص در جهت حفظ محافظ روی کابل طراحی شده اند.

اتصالات نر در مرکز دارای پین فلزی بیرون زده است ، در حالی که کانکتورهای مادگی گیرنده ای برای دریافت آن پین دارند



 مشخصات کانکتور ولوسیتی V-7301

Subtypes

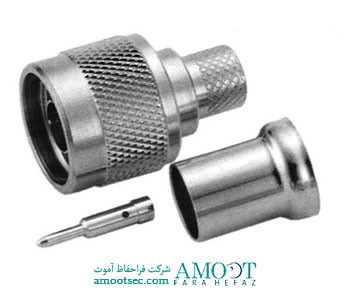

V-7301 Straight plug Crimp

Electrical Characteristics

Impendence ۵۰ ohm – 75 ohm

Frequency Range ۰-۱۱ GHZ – 0-1.5 GHZ

V.S.W.R Straight : 1.3 Max , R/A : 1.5 Max

Insulation loss straight : 0.3 db Max @ 10 GHz, R/A : 0.3 db Max @ 10 GHz

Insulation resistance ۵۰۰۰ Megaohms min.

Contact resistance

Center Contact ۳ milliohms Max

Outer conductor ۲ milliohms Max

Working voltage in VRMS (at sea level) ۱۰۰۰ volts rms max at sea level

Dielectric withstanding voltage in VRMS (at sea level) ۲۵۰۰ volts rms max at sea level

Mechanical Characteristics

Durability ۵۰۰ matings

Force to engage and disengage ۶ in-lbs min

Proof torque ۳۰ in-lbs min

Coupling mechanism retention force ۱۰۰ in-lbs min

Cabling retention RG58, 141, 142, 223… > 40 lbs min

RG174, 188, 316…. > 20 lbs min

RG174, 188, 316…. > 20 lbs min RG59, 62A, 210…. > 40 lbs mi

Center contact retention force ۶ lbs min

Environmental Characteristics

Temperature Range -۶۵°C to +165°C

Thermal Shock MIL-STD-202 Method 107 Test Cond B

Corrosion (salt spray) MIL-STD-202 Method 101 Test Cond B

Vibration MIL-STD-202 Method 204 Test Cond B

Shock –

Materials

Body(nut)/Center Male contact/Outer Contact Brass

Center female contacts Brass / Beryllium Copper

Ferrules Brass

Insulator Teflon

Plating

Body Silver per requirement, Nickel

Coupling nut / Design Silver per requirement, Nickel

Center Contact Silver per requirement,Gold

Outer Contacts / Design Silver per requirement, Nickel

۱۲VDC power output –



جهت دریافت مشاوره فنی و بهترین قیمت کانکتور ولوسیتی شرکت آموت در خدمت شماست .
