ولوسیتی Coaxial Connectors / V-7077

اتصالات کابل کواکسیال

اتصالات کابل کواکسیال ولوسیتی برای اتصال این نوع کابل ها به دستگاه های دیگر استفاده می شود و به طور خاص در جهت حفظ محافظ روی کابل طراحی شده اند.

اتصالات نر در مرکز دارای پین فلزی بیرون زده است ، در حالی که کانکتورهای مادگی گیرنده ای برای دریافت آن پین دارند



مشخصات کانکتور ولوسیتی  V-7077

Subtypes

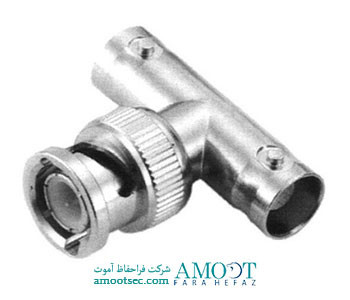

V-7077 Tee Plug – Jack/jack

Electrical Characteristics

Impendence ۵۰ ohm – 75 ohm

Frequency Range ۰-۴ GHz – 0-1 GHz

V.S.W.R Straight : 1.3 Max , R/A : 1.5 Max

Insulation loss ۰.۲ dB max @ ۳GHz

Insulation resistance ۵۰۰۰ Megaohms min.

Contact resistance

Center Contact ۳ milliohms Max

Outer conductor ۲ milliohms Max

Working voltage in VRMS( at sea level / at 70000ft) ۵۰۰ volts rms max at sea level

Dielectric withstanding voltage in VRMS ( at sea level ) ۱۵۰۰ volts rms max at sea level

Mechanical Characteristics

Durability ۵۰۰ matings

Force to engage and disengage –

Proof torque ۱۵ in-lbs min

Coupling mechanism retention force –

Cabling retention RG58, 141, 142, 223… > 40 lbs min

RG174, 188, 316…. > 20 lbs min

RG174, 188, 316…. > 20 lbs min RG59, 62A, 210…. > 40 lbs mi

Center contact retention force ۶ lbs min

Environmental Characteristics

Temperature Range -۶۵°C to +165°C

Thermal Shock MIL-STD-202 Method 107 Test Cond B

Corrosion (salt spray) MIL-STD-202 Method 101 Test Cond B

Vibration MIL-STD-202 Method 204 Test Cond B

Shock –

Materials

Body(nut)/Center Male contact/Outer Contact Brass

Center female contacts Brass / Beryllium Copper

Ferrules Brass

Insulator Teflon

Plating

Body gold, Silver per requirement, Nickel,

Coupling nut / Design –

Center Contact Gold

Outer Contacts / Design –

۱۲VDC power output –



جهت دریافت مشاوره فنی و بهترین قیمت کانکتور ولوسیتی شرکت آموت در خدمت شماست .
