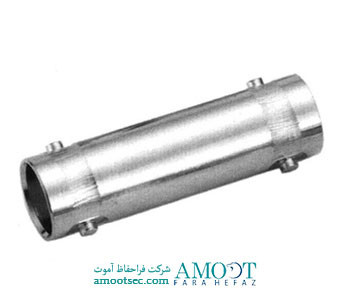

ولوسیتی Coaxial Connectors / V-7061M

دسته بندی: تجهیزات زیر ساخت / اتصالات
رنگ:
سایز:
وضعیت: تماس بگیرید
تومان
تومان تومان
توضیحات

اتصالات کابل کواکسیال

اتصالات کابل کواکسیال ولوسیتی برای اتصال این نوع کابل ها به دستگاه های دیگر استفاده می شود و به طور خاص در جهت حفظ محافظ روی کابل طراحی شده اند

اتصالات نر در مرکز دارای پین فلزی بیرون زده است ، در حالی که کانکتورهای مادگی گیرنده ای برای دریافت آن پین دارند

توضیحات

Subtypes



V-7061M

Jack to Jack

Electrical Characteristics



Impendence

۵۰ ohm – 75 ohm

Frequency Range

۰-۴ GHz – 0-1 GHz

V.S.W.R

 Straight : 1.3 Max , R/A : 1.5 Max

Insulation loss

۰.۲ dB max @  ۳GHz

Insulation resistance

۵۰۰۰ Megaohms min.

Contact resistance



Center Contact

۳ milliohms Max

Outer conductor

۲ milliohms Max

Working voltage in VRMS( at sea level / at 70000ft)

۵۰۰ volts rms max at sea level

Dielectric withstanding voltage in VRMS ( at sea level )

۱۵۰۰ volts rms max at sea level

Mechanical Characteristics



Durability

۵۰۰ matings

Force to engage and disengage

  –

Proof torque

۱۵ in-lbs min

Coupling mechanism retention force

Cabling retention

RG58, 141, 142, 223… > 40 lbs min

RG174, 188, 316…. > 20 lbs min

RG174, 188, 316…. > 20 lbs min      RG59, 62A, 210…. > 40 lbs mi

Center contact retention force

۶ lbs min

Environmental Characteristics



Temperature Range

-۶۵°C to +165°C

Thermal Shock

MIL-STD-202 Method 107 Test Cond B

Corrosion (salt spray)

MIL-STD-202 Method 101 Test Cond B

Vibration

MIL-STD-202 Method 204 Test Cond B

Shock

Materials



Body(nut)/Center Male contact/Outer Contact

Brass

Center female contacts

Brass / Beryllium Copper

Ferrules

Brass

Insulator

Teflon

Plating



Body

 gold, Silver per requirement, Nickel,

Coupling nut / Design

Center Contact

Gold

Outer Contacts / Design

۱۲VDC power output



جهت دریافت مشاوره فنی و بهترین قیمت کانکتور ولوسیتی فروشگاه آموت در خدمت شماست .
