ولوسیتی Coaxial Connectors / V-7033
اتصالات کابل کواکسیال

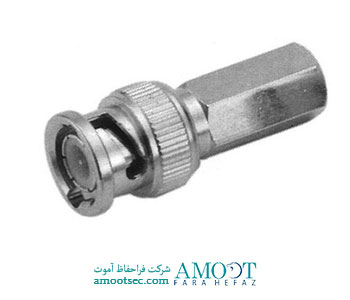

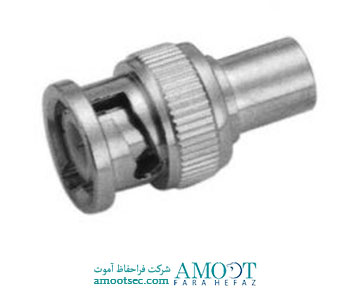

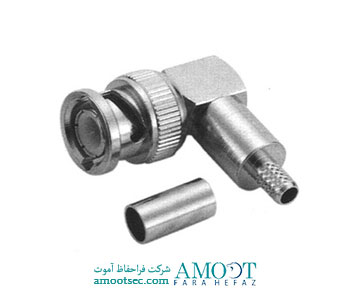

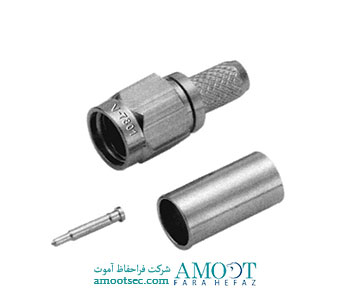

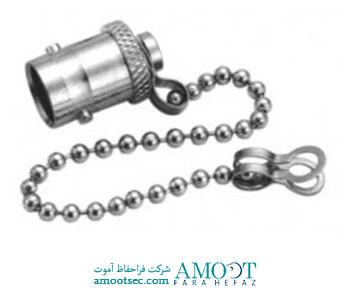

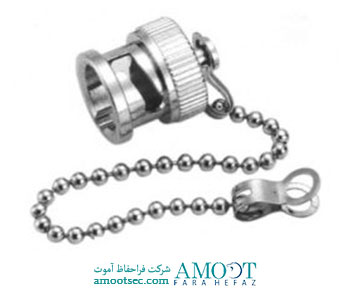

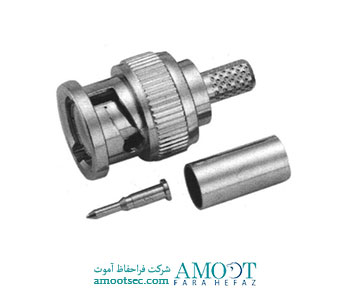

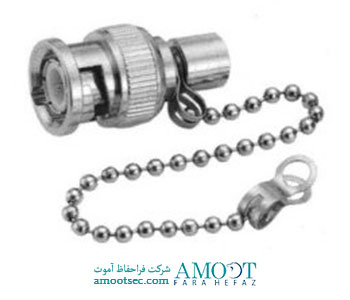

اتصالات کابل کواکسیال ولوسیتی برای اتصال این نوع کابل ها به دستگاه های دیگر استفاده می شود و به طور خاص در جهت حفظ محافظ روی کابل طراحی شده اند.
اتصالات نر در مرکز دارای پین فلزی بیرون زده است ، در حالی که کانکتورهای مادگی گیرنده ای برای دریافت آن پین دارند
توضیحات
|
Subtypes |
|
|

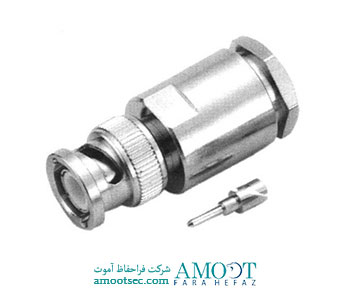

V-7033 |

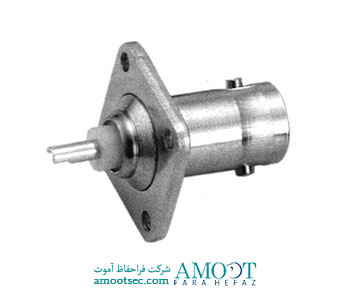

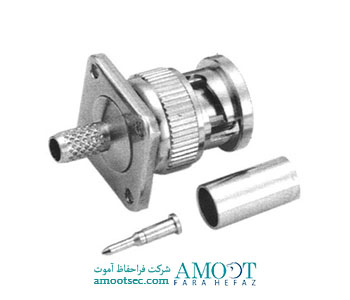

Square Flange Receptacle Jack UG-290R/U |
|
Electrical Characteristics |
|
|
Impendence |
۵۰ ohm – 75 ohm |
|
Frequency Range |
۰-۴ GHz – 0-1 GHz |
|
V.S.W.R |
Straight : 1.3 Max , R/A : 1.5 Max |
|
Insulation loss |
۰.۲ dB max @ ۳GHz |
|
Insulation resistance |
۵۰۰۰ Megaohms min. |
|
Contact resistance |
|
|
Center Contact |
۳ milliohms Max |
|
Outer conductor |
۲ milliohms Max |
|
Working voltage in VRMS( at sea level / at 70000ft) |
۵۰۰ volts rms max at sea level |
|
Dielectric withstanding voltage in VRMS ( at sea level ) |
۱۵۰۰ volts rms max at sea level |
|
Mechanical Characteristics |
|
|
Durability |
۵۰۰ matings |
|
Force to engage and disengage |
– |
|
Proof torque |
۱۵ in-lbs min |
|
Coupling mechanism retention force |
– |
|
Cabling retention |
RG58, 141, 142, 223… > 40 lbs min RG174, 188, 316…. > 20 lbs min RG174, 188, 316…. > 20 lbs min RG59, 62A, 210…. > 40 lbs mi |
|
Center contact retention force |
۶ lbs min |
|
Environmental Characteristics |
|
|
Temperature Range |
-۶۵°C to +165°C |
|
Thermal Shock |
MIL-STD-202 Method 107 Test Cond B |
|
Corrosion (salt spray) |
MIL-STD-202 Method 101 Test Cond B |
|
Vibration |
MIL-STD-202 Method 204 Test Cond B |
|
Shock |
– |
|
Materials |
|
|
Body(nut)/Center Male contact/Outer Contact |
Brass |
|
Center female contacts |
Brass / Beryllium Copper |
|
Ferrules |
Brass |
|
Insulator |
Teflon |
|
Plating |
|
|
Body |
gold, Silver per requirement, Nickel, |
|
Coupling nut / Design |
– |
|
Center Contact |
Gold |
|
Outer Contacts / Design |
– |
|
۱۲VDC power output |
– |
