ولوسیتی Coaxial Connectors / V-7012

برند: ولوسیتی
دسته بندی: تجهیزات زیر ساخت / کانکتور و اتصالات
رنگ:
سایز:
وضعیت: تماس بگیرید
تومان
تومان تومان
توضیحات

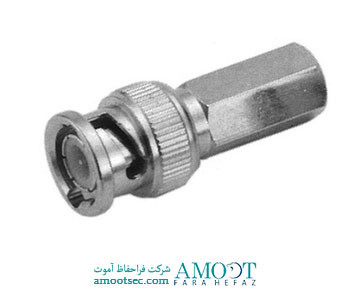

کانکتور کابل ولوسیتی مدل V-7012 یک کانکتور حرفه‌ای و دقیق برای اتصال کابل‌های کواکسیال در کاربردهای فرکانس بالا است. این کانکتور با طراحی مهندسی‌شده برای عملکرد در محدوده وسیعی از فرکانس‌ها (معمولاً تا چندین گیگاهرتز) بهینه شده و در سیستم‌های مخابراتی، تجهیزات اندازه‌گیری، رادار و ابزارهای RF استفاده می‌شود.

کانکتور V-7012 معمولاً با کابل‌هایی با امپدانس ۵۰ اهم سازگار است و از متریال‌هایی مانند برنج آبکاری‌شده با طلا یا نیکل ساخته می‌شود تا هم هدایت الکتریکی بالا و هم مقاومت مکانیکی مناسبی داشته باشد. از ویژگی‌های برجسته این مدل می‌توان به اتصال مکانیکی محکم، مقاومت در برابر لرزش و نویز، تطابق امپدانسی دقیق، و تلفات سیگنال بسیار کم اشاره کرد.

V-7012 اغلب برای اتصال به کابل‌های ولوسیتی با مشخصات بالا (مانند مدل V-7007) استفاده می‌شود و به دلیل طراحی دقیق و طول عمر بالا، انتخابی قابل اطمینان برای محیط‌های صنعتی و شرایط سخت به شمار می‌رود.



توضیحات

Subtypes



V-7012

Straight plug twist

Electrical Characteristics



Impendence

۵۰ ohm – 75 ohm

Frequency Range

۰-۴ GHz – 0-1 GHz

V.S.W.R

 Straight : 1.3 Max , R/A : 1.5 Max

Insulation loss

۰.۲ dB max @  ۳GHz

Insulation resistance

۵۰۰۰ Megaohms min.

Contact resistance



Center Contact

۳ milliohms Max

Outer conductor

۲ milliohms Max

Working voltage in VRMS( at sea level / at 70000ft)

۵۰۰ volts rms max at sea level

Dielectric withstanding voltage in VRMS ( at sea level )

۱۵۰۰ volts rms max at sea level

Mechanical Characteristics



Durability

۵۰۰ matings

Force to engage and disengage

  –

Proof torque

۱۵ in-lbs min

Coupling mechanism retention force

Cabling retention

RG58, 141, 142, 223… > 40 lbs min

RG174, 188, 316…. > 20 lbs min

RG174, 188, 316…. > 20 lbs min      RG59, 62A, 210…. > 40 lbs mi

Center contact retention force

۶ lbs min

Environmental Characteristics



Temperature Range

-۶۵°C to +165°C

Thermal Shock

MIL-STD-202 Method 107 Test Cond B

Corrosion (salt spray)

MIL-STD-202 Method 101 Test Cond B

Vibration

MIL-STD-202 Method 204 Test Cond B

Shock

Materials



Body(nut)/Center Male contact/Outer Contact

Brass

Center female contacts

Brass / Beryllium Copper

Ferrules

Brass

Insulator

Teflon

Plating



Body

 gold, Silver per requirement, Nickel,

Coupling nut / Design

Center Contact

Gold

Outer Contacts / Design

۱۲VDC power output
