کانکتور ولوسیتی V-7005 یکی از محصولات تخصصی شرکت Velocity در حوزه اتصال کابلهای کواکسیال با دقت بالا است. این کانکتور با طراحی مقاوم و کیفیت ساخت بالا، برای کاربردهای حساس RF و مایکروویو مورد استفاده قرار میگیرد و بهطور خاص با کابلهایی با امپدانس ۵۰ اهم سازگار است. مدل V-7005 معمولاً از نوع SMA یا مشابه آن است و برای عملکرد در فرکانسهای بالا تا چندین گیگاهرتز بهینهسازی شده است.
از ویژگیهای مهم کانکتور V-7005 میتوان به افت کم سیگنال، تطابق امپدانسی دقیق، اتصال مکانیکی محکم و مقاومت در برابر نویز و لرزش اشاره کرد. این کانکتور انتخابی مناسب برای تجهیزات مخابراتی، سیستمهای اندازهگیری دقیق، آزمایشگاههای RF و پروژههایی است که نیاز به سرعت انتقال بالا و حداقل تأخیر دارند. در ساخت آن از متریالهایی نظیر برنج با روکش طلا یا نیکل استفاده میشود تا دوام و رسانایی بهینه تضمین شود.
توضیحات
Subtypes |
|
V-7005 |

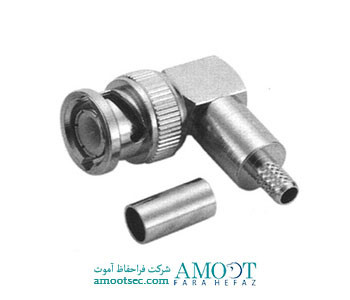

Right Angle plug Crimp |
Electrical Characteristics |
|
Impendence |
۵۰ ohm – 75 ohm |
Frequency Range |
۰-۴ GHz – 0-1 GHz |
V.S.W.R |
Straight : 1.3 Max , R/A : 1.5 Max |
Insulation loss |
۰.۲ dB max @ ۳GHz |
Insulation resistance |
۵۰۰۰ Megaohms min. |
Contact resistance |
|
Center Contact |
۳ milliohms Max |
Outer conductor |
۲ milliohms Max |
Working voltage in VRMS( at sea level / at 70000ft) |
۵۰۰ volts rms max at sea level |
Dielectric withstanding voltage in VRMS ( at sea level ) |
۱۵۰۰ volts rms max at sea level |
Mechanical Characteristics |
|
Durability |
۵۰۰ matings |
Force to engage and disengage |
– |
Proof torque |
۱۵ in-lbs min |
Coupling mechanism retention force |
– |
Cabling retention |
RG58, 141, 142, 223… > 40 lbs min RG174, 188, 316…. > 20 lbs min RG174, 188, 316…. > 20 lbs min RG59, 62A, 210…. > 40 lbs mi |
Center contact retention force |
۶ lbs min |
Environmental Characteristics |
|
Temperature Range |
-۶۵°C to +165°C |
Thermal Shock |
MIL-STD-202 Method 107 Test Cond B |
Corrosion (salt spray) |
MIL-STD-202 Method 101 Test Cond B |
Vibration |
MIL-STD-202 Method 204 Test Cond B |
Shock |
– |
Materials |
|
Body(nut)/Center Male contact/Outer Contact |
Brass |
Center female contacts |
Brass / Beryllium Copper |
Ferrules |
Brass |
Insulator |
Teflon |
Plating |
|
Body |
gold, Silver per requirement, Nickel, |
Coupling nut / Design |
– |
Center Contact |
Gold |
Outer Contacts / Design |
– |
