دوربین مداربسته حرارتی یا آتش یاب چیست

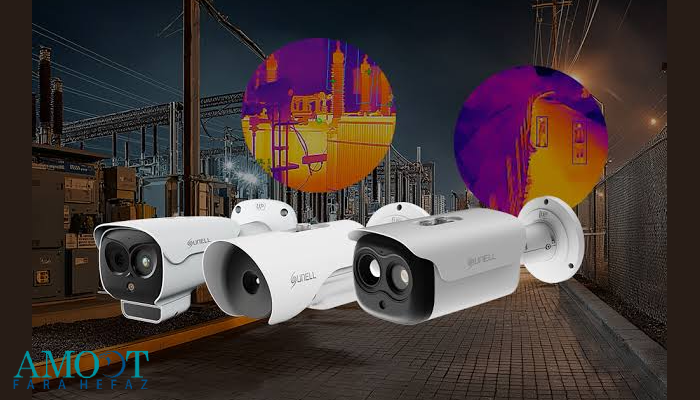

دوربین مداربسته حرارتی یا آتش یاب سیستمی است که قادر به شناسایی آتش از فاصله دور می باشد که میتواند ثابت و یا متحرک و گردان باشد.این دوربین مداربسته به سرعت جای دی وی آرهای قدیمی را که قابلیت تشخیص آتش را با دوربین مداربسته معمولی داشتند را گرفته است.با پیشرفت روز افزون تکنولوژی، هر ساله دوربین های مداربسته با قابلیت های بیشتری وارد بازار CCTV می شوند.یکی از این دوربین های مدار بسته که برای انباردارن و کارخانجات و جاهایی که احتمال آتش سوزی در آنها زیاد است و مورد استقبال قرار گرفته است. در گذشته این نوع دوربین مداربسته تنها به حرارت بدن افراد حساس بود و البته در سرمای شدید هم کارایی قابل قبولی داشت.

فهرست مطالب مقاله

۱. دوربین مداربسته حرارتی چگونه کار می‌کند؟ (مکانیسم سنسور میکروبولومتر)
۲. چرا لنز دوربین‌های حرارتی شیشه‌ای نیست؟ جادوی آلیاژ ژرمانیوم (Germanium Lens)
۳. شاخص‌های حیاتی در خرید دوربین مداربسته حرارتی
۴. تفاوت کلیدی دوربین حرارتی و سیستم هیت‌مپ (Heat Map) چیست؟
۵. کاربردهای استراتژیک دوربین‌های مداربسته حرارتی
۶. طراحی، تأمین و اجرای سیستم‌های نظارت حرارتی و صنعتی با «فراحفاظ آموت»
۷. سوالات متداول درباره دوربین مداربسته حرارتی (FAQ)


دوربین مداربسته حرارتی چگونه کار می‌کند؟ (مکانیسم سنسور میکروبولومتر)

بسیاری گمان می‌کنند دوربین‌ مداربسته حرارتی نوری نامرئی به سمت هدف پرتاب می‌کنند؛ اما حقیقت دقیقاً برعکس است. دوربین‌های حرارتی کاملاً غیرفعال (Passive) هستند؛ یعنی هیچ سیگنال یا نوری از خود ساطع نمی‌کنند، بلکه تنها تابش حرارتی ذاتی خود اجسام را شکار می‌کنند.

۱. جذب تابش مادون قرمز: همه اجسام اطراف ما به تناسب دمای درونی خود، فوتون‌های مادون قرمز در هوا آزاد می‌کنند.

۲. برخورد با چیپ میکروبولومتر (Microbolometer): در قلب دوربین حرارتی، آرایه‌ای از المان‌های حساس به دما (معمولاً از جنس اکسید وانادیوم VOx یا سیلیکون آمورف a-Si) قرار دارد. وقتی تابش گرمایی به این سلول‌ها برخورد می‌کند، دمای داخلی آن‌ها بالا رفته و مقاومت الکتریکی آن‌ها تغییر می‌کند.

۳. تولید ولتاژ و پردازش تصویر: تغییرات مقاومت الکتریکی به سیگنال‌های ولتاژ دیجیتال تبدیل شده و پردازنده بر اساس شدت ولتاژ، رنگ‌ها و طیف‌های نوری خاصی را به تصویر اختصاص می‌دهد.

سایر مقالات مرتبط: دوربین مداربسته استارلایت

چرا لنز دوربین‌های حرارتی شیشه‌ای نیست؟ جادوی آلیاژ ژرمانیوم (Germanium Lens)

یکی از وجوه تمایز ساختاری دوربین‌های حرارتی با سایر دوربین‌های معمولی، جنس عدسی آن‌هاست. شیشه معمولی پنجره یا لنز دوربین‌های عادی، امواج مادون قرمز بلند را مسدود و منعکس می‌کند؛ بنابراین اگر جلوی دوربین حرارتی لنز شیشه‌ای بگذارید، دوربین صرفاً تصویر خودش را به عنوان آینه می‌بیند!

به همین دلیل، در ساخت لنز دوربین مداربسته حرارتی از عنصر کمیاب و فوق‌العاده گران‌قیمت ژرمانیوم (Germanium) استفاده می‌شود. ژرمانیوم فلز/نیمه‌رسانایی است که در برابر امواج مادون قرمز با طول موج ۸ تا ۱۴ میکرومتر کاملاً شفاف بوده و عبور حرارت را با کمترین شکست ممکن می‌سازد. همین عنصر گران‌بها، اصلی‌ترین دلیل بالاتر بودن قیمت دوربین‌های حرارتی در مقایسه با دوربین‌های اپتیکال است.

شاخص‌های حیاتی در خرید دوربین مداربسته حرارتی

هنگام انتخاب و استعلام دوربین‌های ترمال برای پروژه‌های صنعتی و سازمانی، باید چند فاکتور کلیدی را در دیتاشیت محصول بررسی کنید:

۱. حساسیت دمایی (NETD)

شاخص NETD (Noise Equivalent Temperature Difference) نشان‌دهنده توانایی دوربین در تشخیص کمترین اختلاف دما بین دو نقطه مجاور است و با واحد میلی‌کلوین (mK) سنجیده می‌شود. هرچه این عدد کوچک‌تر باشد (مثلاً زیر ۴۰ یا ۳۰ میلی‌کلوین)، سنسور حساس‌تر است و خطوط مرزی و تفکیک اجسام با دمای نزدیک به هم را با شفافیت خیره‌کننده نشان می‌دهد.

۲. پالت‌های رنگی حرارتی (Thermal Color Palettes)

تصویر خام حرارتی یک ماتریس از مقادیر دماست. پردازنده دوربین برای نمایش این دیتا به چشم انسان از پالت‌های رنگی استفاده می‌کند:

White Hot (سفید-داغ): گرم‌ترین نقاط سفید و سردترین نقاط سیاه دیده می‌شوند (استاندارد گشت‌های امنیتی).
Black Hot (سیاه-داغ): متضاد حالت قبل؛ ایده‌آل برای تشخیص متجاوزان در پس‌زمینه‌های روشن.
Ironbow و Rainbow: نمایش دما در یک طیف رنگین‌کمانی از آبی و بنفش (سرد) تا زرد و قرمز (داغ)، برای بررسی فنی قطعات مکانیکی و تابلو برق‌ها.

۳. دوربین‌های دوطیفی (Bi-spectrum Dual Lens)

نسل جدید دوربین‌ مداربسته صنعتی حرارتی دارای دو لنز در کنار یکدیگر هستند: یک لنز حرارتی و یک لنز اپتیکال باکیفیت. این سیستم‌ها به لطف فناوری Image Fusion، تصویر رنگی شفاف را با خطوط حرارتی ترکیب می‌کنند تا اپراتور بدون حدس و گمان، متوجه شود دقیقاً کدام کابل یا قطعه در حال سوختن است.

تفاوت کلیدی دوربین حرارتی و سیستم هیت‌مپ (Heat Map) چیست؟

بسیاری از افراد این دو اصطلاح را به اشتباه به جای یکدیگر به کار می‌برند:

دوربین حرارتی (Thermal): یک ویژگی سخت‌افزاری بر پایه سنسور میکروبولومتر است که دمای فیزیکی و واقعی اشیاء را در هر لحظه رصد می‌کند.
نقشه حرارتی (Heat Map): یک الگوریتم نرم‌افزاری بر پایه پردازش تصویر در دوربین‌های اپتیکال است که تردد و مکث افراد را در طول زمان اندازه‌گیری می‌کند (مثلاً در یک فروشگاه مشخص می‌کند مشتریان بیشتر جلوی کدام قفسه تجمع کرده‌اند). رنگ‌های گرم در هیت‌مپ نشان‌دهنده «تراکم تردد» هستند، نه دمای فیزیولوژیکی!

سایر مقالات مرتبط: دوربین مداربسته دام

کاربردهای استراتژیک دوربین‌های مداربسته حرارتی

۱. کشف حریق زودهنگام در صنایع پتروشیمی، پالایشگاه‌ها و انبارهای سوخت
قبل از اینکه آتشی شعله‌ور شود یا دودی به هوا برخیزد، نقطه بحرانی شروع به گرم شدن بیش از حد می‌کند. دوربین‌های حرارتی رادیومتریک (Radiometric) می‌توانند با بالا رفتن دما حتی به میزان ۵ درجه، آلارم هشدار را برای سامانه اعلام حریق بفرستند و از فاجعه‌های میلیاردی جلوگیری نمایند.

۲. پایش خطوط انتقال و تابلوهای برق فشار قوی

اتصالات سست کابل‌ها یا خرابی ترانسفورماتورها پیش از قطع برق، با افزایش شدید گرما همراه است. بازرسی پیوسته با دوربین ترمال مانع از خاموشی‌های ناگهانی و انفجار خطوط توزیع برق می‌شود.

۳. حفاظت پیرامونی فرودگاه‌ها، مرزها و زیرساخت‌های نظامی

در خطوط مرزی یا محوطه‌های وسیع فرودگاهی، پوشش گیاهی بلند، مه زمستانی و تاریکی شب نمی‌توانند انسان یا وسیله نقلیه را از چشمان لنز ژرمانیوم پنهان کنند.

طراحی، تأمین و اجرای سیستم‌های نظارت حرارتی و صنعتی با «فراحفاظ آموت»

نصب و راه‌اندازی دوربین‌ مداربسته حرارتی نیازمند دانش تخصصی در زمینه متراژسنجی دمایی، تنظیم فواصل کانونی و یکپارچه‌سازی با سیستم‌های اعلام حریق و دزدگیرهای اماکن است. یک اشتباه کوچک در جانمایی لنزهای گران‌قیمت ترمال می‌تواند به معنای هدررفت بودجه و شکل‌گیری نقاط کور خطرناک باشد.

شرکت فراحفاظ آموت با تکیه بر تیم مهندسی باسابقه و اجرای ده‌ها پروژه نظارتی و حفاظتی بزرگ در حوزه‌های صنعتی، کارخانجات و تأسیسات زیربنایی، ارائه‌دهنده صفر تا صد خدمات مشاوره فنی، تأمین به‌روزترین برندهای بین‌المللی دوربین‌های ترمال و دوطیفی، و پیاده‌سازی حرفه‌ای سامانه‌های نظارت پیرامونی است. برای بررسی دقیق پروژه و دریافت راهکارهای مهندسی مطابق با استاندارد روز، می‌توانید با کارشناسان متخصص فراحفاظ آموت در ارتباط باشید.

سوالات متداول درباره دوربین مداربسته حرارتی

آیا دوربین حرارتی می‌تواند پشت دیوار یا شیشه را ببیند؟

خیر. برخلاف فیلم‌های علمی‌تخیلی، امواج مادون قرمز بلند از دیوارهای بتنی، گچی یا حتی شیشه‌های معمولی پنجره عبور نمی‌کنند. دوربین حرارتی تنها تغییرات حرارتی سطح بیرونی دیوار (مانند لوله‌های آب جوش کارگذاشته‌شده در عمق بسیار کم) را نمایش می‌دهد.

دوربین حرارتی رادیومتریک با دوربین حرارتی معمولی چه تفاوتی دارد؟

دوربین‌های حرارتی ساده تنها تصویر تمایز گرما را نمایش می‌دهند؛ اما دوربین‌های رادیومتریک (Radiometric) قادرند دمای دقیق هر پیکسل را بر حسب درجه سانتی‌گراد یا فارنهایت با خطای زیر ۲± درجه ثبت کنند و امکان تعریف شرط‌های آلارم خودکار (مثلاً هشدار در صورت رسیدن دما به بالای ۶۰ درجه) را دارند.

رزولوشن دوربین‌های حرارتی چقدر است؟

رزولوشن تصویر در چیپ‌های میکروبولومتر معمولاً کمتر از دوربین‌های عادی است (مانند ۱۶۰×۱۲۰، ۳۸۴×۲۸۸ یا نهایتاً ۶۴۰×۵۱۲ پیکسل). با این حال، به دلیل عدم نیاز به جزئیات نوری و قدرت فوق‌العاده در تفکیک حرارت، همین رزولوشن برای تشخیص سوژه‌ها در فواصل حتی بالای ۱ الی ۲ کیلومتر کاملاً کارآمد و دقیق است.
