لوله فلکسی چیست و چه کاربردی در نصب دوربین مدار بسته دارد

لوله فلکسی (Flexible Conduit) نوعی محافظ انعطاف‌پذیر با اسکلت مقاوم فولادی گالوانیزه است که برخلاف لوله‌های خرطومی معمولی پلاستیکی، در برابر ضربات مکانیکی، نفوذ رطوبت، اشعه آفتاب و جویدگی موش‌ها مقاومت بالایی ارائه می‌دهد. این تجهیزات در انواع روکش‌دار PVC (برای محیط‌های باز و سیستم‌های مداربسته)، بدون روکش و شیلددار صنعتی عرضه شده و بر اساس استاندارد PG (به‌ویژه سایزهای پرکاربرد PG 11 تا PG 21) دسته‌بندی می‌شوند. استفاده اصولی از لوله فلکسی به همراه اتصالات استاندارد نظیر گلند و بست‌های عایق‌دار، طبق ضوابط مبحث سیزدهم مقررات ملی ساختمان، ایمنی، ماندگاری و پایداری کابل‌کشی سیستم‌های حفاظتی، نظارت تصویری و اعلام حریق را تضمین می‌کند.

فهرست مطالب

لوله فلکسی (لوله فلکسیبل برق) چیست؟
ساختار و نحوه تولید لوله فلکسی
تفاوت بنیادین لوله فلکسی (فلزی) با لوله خرطومی معمولی (پلاستیکی)
انواع لوله فلکسی برق بر اساس متریال و روکش
جدول راهنمای سایزبندی استاندارد لوله فلکسی (بر اساس استاندارد PG و میلیمتر)
اتصالات و متعلقات ضروری نصب لوله فلکسی (گلند، بست و بوشن)
کاربردهای لوله فلکسی در سیستم‌های حفاظتی، دوربین مداربسته و اعلام حریق
نکات کلیدی نصب و ضوابط استاندارد مبحث سیزدهم مقررات ملی ساختمان

پرسش‌های متداول (FAQ)

لوله فلکسی (لوله فلکسیبل برق) چیست؟

لوله فلکسی یا همان لوله فلکسیبل (Flexible Conduit)، یک محافظ لوله‌ای انعطاف‌پذیر با مقطع دایره‌ای است که در سیم‌کشی تأسیسات الکتریکی، سیستم‌های نظارت تصویری و انتقال خطوط جریان ضعیف به کار می‌رود. این لوله‌ها به دلیل طراحی مارپیچی (کانولوتد) خود، قابلیت خم‌پذیری فوق‌العاده‌ای در زوایای تند دارند و جایگزین هوشمندانه‌ای برای لوله‌های فولادی صلب (Rigid) در فضاهایی هستند که مسیر کابل‌کشی پرپیچ‌وخم، ناهموار یا دارای لرزش‌های مکانیکی است. وظیفه اصلی لوله فلکسی، محافظت فیزیکی از کابل‌ها در برابر فشارهای مکانیکی، ساییدگی، نفوذ رطوبت، گردوغبار، اشعه خورشید و آسیب جویدگی حیوانات موذی است.

ساختار و نحوه تولید لوله فلکسی

هسته اصلی لوله فلکسی از نوارهای ورق گالوانیزه فولادی فرم‌یافته تولید می‌شود. در خط تولید، این نوارها به صورت حلقه‌های مارپیچ و قفل‌شونده به یکدیگر قلاب می‌شوند تا انعطاف‌پذیری لازم را بدون خطر از هم گسیختگی یا پارگی در برابر کشش حفظ کنند. در مدل‌های روکش‌دار، یک لایه پلیمری از جنس PVC ضد اشتعال (Flame Retardant) به صورت اکسترود شده سطح بیرونی فلز را می‌پوشاند تا علاوه بر افزایش مقاومت در برابر زنگ‌زدگی و پاشش آب، ایمنی الکتریکی بالاتری در برابر نشتی جریان فراهم سازد.

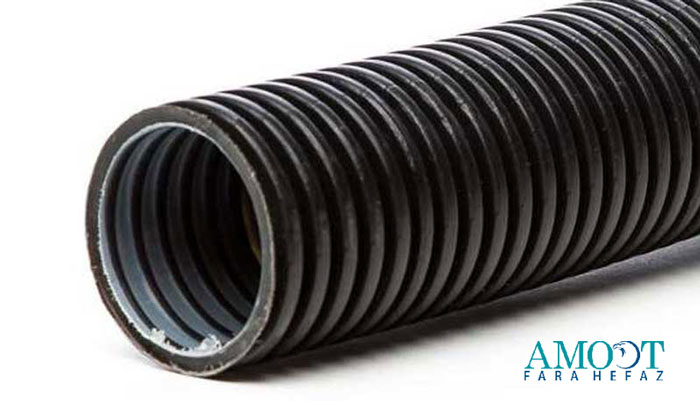

تفاوت بنیادین لوله فلکسی با لوله خرطومی معمولی پلاستیکی

شاید در نگاه نخست هر دو لوله به دلیل انعطاف‌پذیری و ظاهر حلقوی مشابه به نظر برسند، اما تفاوت بنیادین آن‌ها در جنس هسته ساختاری، مقاومت مکانیکی و محیط کاربری استاندارد نهفته است. لوله خرطومی معمولی عمدتاً از مواد پلیمری و پلاستیکی نازک (مانند پلی‌اتیلن یا PVC سبک) تولید می‌شود؛ این متریال اگرچه انعطاف بسیار بالایی دارد و اقتصادی است، اما در برابر ضربه‌های فیزیکی، سقوط اجسام، سایش، فشارهای مکانیکی و به‌ویژه جویدگی موش‌ها و جوندگان آسیب‌پذیر است و در برابر تابش نور خورشید (اشعه UV) به مرور زمان خشک و شکننده می‌شود. به همین دلیل، لوله خرطومی پلاستیکی صرفاً برای سیم‌کشی‌های توکار ساختمانی (زیر گچ، داخل کناف یا داکت‌های داخلی) مجاز است.

در نقطه مقابل، لوله فلکسی برق دارای یک اسکلت قدرتمند و مارپیچی از جنس ورق گالوانیزه فولادی است که در مدل‌های بیرونی با یک لایه غلاف PVC ضد اشتعال پوشانده می‌شود. این هسته فولادی مقاومت فوق‌العاده‌ای در برابر ضربه‌های مکانیکی، فشار پا و لهیدگی ایجاد می‌کند و عملاً مانع نفوذ دندان جوندگان یا برش سریع کابل‌ها توسط کاترهای سارقان می‌شود. به لطف پوشش پایدار در برابر تابش آفتاب و قابلیت آب‌بندی در محیط‌های مرطوب، لوله فلکسی استاندارد اصلی برای کابل‌کشی‌های روکار، محیط‌های باز، موتورخانه‌ها، تابلوهای برق، کارگاه‌های صنعتی و پروژه‌های حساس دوربین مداربسته و اعلام حریق به شمار می‌رود.

 انواع لوله فلکسی برق بر اساس متریال و روکش

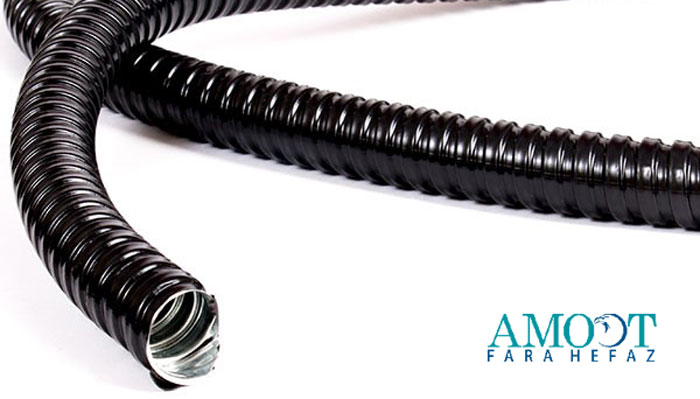

۱. لوله فلکسی روکش‌دار PVC (Flexible PVC Coated)

پرکاربردترین نوع در کابل‌کشی روکار، محیط‌های خارجی و سیستم‌های دوربین مداربسته است. روکش مشکی یا طوسی PVC مانع از نفوذ آب باران، رطوبت و گردوغبار شده و از فلز گالوانیزه داخلی در برابر اکسیداسیون و فرسایش ناشی از نور خورشید حفاظت می‌کند.

۲. لوله فلکسی بدون روکش (Metallic Flexible Conduit)

این مدل فاقد پوشش پلاستیکی بوده و صرفاً اسکلت فلزی گالوانیزه نمایان است. از این لوله در فضاهای داخلی کاملاً خشک، داخل تابلوهای برق، کناف و سقف‌های کاذب که خطر تماس مستقیم با رطوبت وجود ندارد استفاده می‌شود.

۳. لوله فلکسی شیلددار و ضدانفجار (Shielded & Hazardous Conduits)

روی این لوله‌ها یک توری بافته‌شده فلزی (مسی یا استیل) اضافه شده است. این ساختار امواج الکترومغناطیسی (EMI/RFI) محیط را دفع می‌کند و مانع از نویز روی خطوط حساس دیتا، شبکه‌های صنعتی و کابل‌های کواکسیال می‌شود. همچنین مدل‌های خاص ضد انفجار (Explosion Proof) در صنایع نفت، گاز و پتروشیمی کاربرد دارند.

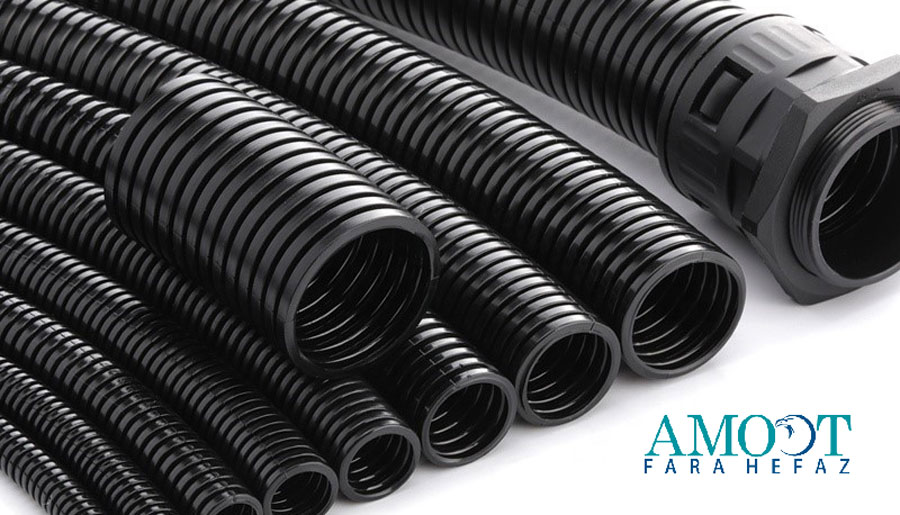

راهنمای سایزبندی استاندارد لوله فلکسی

انتخاب صحیح سایز لوله فلکسی یکی از حیاتی‌ترین گام‌ها در طراحی و اجرای تأسیسات برقی و حفاظتی است؛ زیرا سایز نامناسب نه‌تنها کشیدن کابل (سیم‌کشی) را دشوار و موجب پارگی روکش می‌شود، بلکه باعث داغ شدن کابل‌ها و افت راندمان سیستم خواهد شد. سایزبندی لوله‌های فلکسیبل در بازار بر پایه استاندارد آلمانی PG (Panzer-Gewinde) نام‌گذاری می‌شود که معرف دهانه عبور و مهره‌های اتصال آن است. طبق الزامات فنی مبحث سیزدهم مقررات ملی ساختمان، برای جلوگیری از تنش حرارتی و ایجاد فضای کشش آزاد کابل‌ها، حداکثر ۴۰ درصد از مساحت سطح مقطع داخلی لوله مجاز به پر شدن با کابل است.

در پروژه‌های حفاظتی و نظارت تصویری، سایزهای PG 11 و PG 13.5 عموماً برای عبور تک‌کابل‌های کواکسیال یا شبکه به کار می‌روند؛ در حالی که PG 16 به دلیل فضای کافی برای عبور هم‌زمان کابل شبکه/تصویر به همراه کابل برق دوربین، پرمصرف‌ترین سایز بازار شناخته می‌شود. برای رایزرها، تجمیع خطوط دوربین‌ها و شاه‌راه‌های اصلی اعلام حریق نیز از سایزهای بالاتر نظیر PG 21، PG 29 و PG 36 استفاده می‌شود.

اتصالات و متعلقات ضروری نصب لوله فلکسی

برای نصب ایمن و اصولی لوله فلکسی باید از متعلقات استاندارد استفاده شود:

گلند لوله فلکسی (Flex Gland): رابط رزوه‌داری است که لوله فلکسی را به صورت کاملاً آب‌بند و ضد گردوغبار به باکس پلاستیکی، جعبه تقسیم یا بدنه فلزی دوربین متصل می‌کند. گلندها در دو تیپ پلاستیکی و برنجی/آلومینیومی تولید می‌شوند.
بست لوله فلکسی (بست عایق‌دار رگلاژی): بست‌های فلزی U شکل با روکش لاستیکی که لوله را به دیوار یا سقف مهار کرده و از لرزش یا افتادگی مسیر لوله‌کشی جلوگیری می‌کنند.
رابط و بوشن لوله فلکسی: جهت اتصال دو شاخه لوله به یکدیگر یا تبدیل لوله فلکسی به لوله فولادی صلب.

کاربردهای لوله فلکسی در سیستم‌های حفاظتی و دوربین مداربسته

در پروژه‌های امنیتی و اعلام حریق، استفاده از لوله فلکسی الزامی فنی است:

حفاظت از کابل در برابر خرابکاری و سرقت: سارقان نمی‌توانند کابل‌های عبوری از داخل لوله فلکسی فلزی را با کاترهای معمولی قطع کنند.
آزادی عمل دوربین‌های گردان (PTZ): چرخش مداوم پایه‌های دوربین نیازمند لوله‌ای با انعطاف بالا است که به مرور زمان شکسته نشود.
سفرهایی با نوسان و ویبره بالا: در مجاورت گیت‌های ورودی، درهای پارکینگ بازویی و دیواره‌های کارخانه‌ها، ارتعاشات مانع از شکستگی لوله می‌شود.
خطوط اعلام حریق: در مسیر عبور کابل‌های نسوز اعلام حریق از فضاهای باز، لوله فلکسی روکش‌دار از افت خواص عایق جلوگیری می‌کند.

نکات کلیدی نصب و ضوابط مبحث سیزدهم مقررات ملی ساختمان

قانون شعاع خمش: لوله فلکسی را نباید با زاویه شکسته ۹۰ درجه تند خم کرد؛ خم باید کمانی و با شعاع حداقل ۵ تا ۶ برابر قطر خارجی لوله باشد تا به هادی‌های کابل فشار وارد نشود.
فاصله‌گذاری بست‌ها: بست‌های مهارکننده لوله باید حداکثر در فواصل ۶۰ الی ۸۰ سانتی‌متری از یکدیگر نصب شوند تا شل‌شدگی و شکم‌دادگی رخ ندهد.
همبندی و اتصال زمین (Earth Continuity): در صورت استفاده از لوله فلکسی بدون روکش در محیط‌های صنعتی، بدنه فلزی لوله باید طبق استاندارد ارتینگ به سیستم همبندی ساختمان متصل باشد.
عایق‌بندی سر لوله: همیشه لبه‌های بریده‌شده ورق لوله فلکسی تیز هستند؛ حتماً از سرلوله پلاستیکی یا گلند استفاده کنید تا لبه‌های برنده گالوانیزه روکش کابل را لخت نکنند.

پرسش‌های متداول (FAQ)

۱. لوله فلکسی روکش‌دار برای چه محیط‌هایی مناسب‌تر است؟

بهترین انتخاب برای محیط‌های بیرونی (Outdoor)، دیوارهای نما، زیر باران، حیاط و هر مکانی است که رطوبت، نور مستقیم خورشید یا گردوغبار وجود دارد.

۲. آیا لوله فلکسی کاملاً ضد آب (Waterproof) است؟

بدنه روکش‌دار خود لوله در برابر پاشش مستقیم آب نفوذناپذیر است؛ اما برای تضمین آب‌بندی کامل سیستم در محل ورود به جعبه تقسیم یا دوربین، حتماً باید از گلند فلکسی درجه حفاظت IP65 یا IP66 استفاده شود.

۳. استاندارد پر شدن لوله فلکسی با کابل چقدر است؟

بر اساس مبحث سیزدهم، حجم کابل‌های داخل لوله نباید از ۴۰ درصد مقطع مفید لوله بیشتر باشد تا جریان هوا برقرار بوده و کابل‌ها هنگام کشیده شدن آسیب نبینند.
