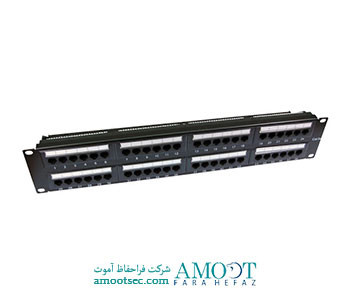

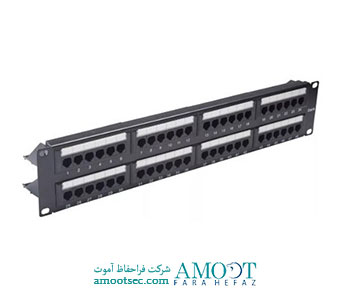

پچ پنل 48 پورت CAT5

پچ پنلCat5e همان طور که از نامش پیداست یک پنل است که از آن برای پچ کردن (متصل کردن) استفاده می شود.

معمولا در هنگام کابل کشی Cat5e بخش های مختلف ساختمان، همیشه تعدادی سوکت Cat5e وجود دارد که در حال حاضر مورد استفاده نیستند و کاربری با استفاده از آن به شبکه متصل نیست.

اما همیشه این امکان وجود دارد که در آینده ای نه چندان دور کاربر یا کاربرانی از طریق این سوکت ها وارد مدار شبکه شوند.

متخصصین کابل کشی برای رفع این مشکل از پچ پنل استفاده می کنند. پچ پنل قطعه ای مستطیلی شکل است که روی آن تعداد مشخصی (مثلا 24 یا 48) پورت شبکه وجود دارد و داخل رک قرار می گیرد.

متناسب با نیاز سیستم شبکه و تعداد فعلی و آینده کلاینت ها در سیستم، تعداد پچ پنل ها در رک ها متغیر خواهد بود.

متخصصین کابل کشی تمام کابل هایی که به سوکت ها متصل هستند را در یک نقطه در مرکز قرار گیری رک می باشد جمع آوری می کنند، آنها را وارد پچ پنل کرده، شماره گذاری می کنند تا در صورت لزوم هر سوکتی را که میخواهند با یک کابل کوچک شبکه به سوئیچ متصل کنند.

مشخصات فنی پچ پنل 48 پورت CAT5

وزن 500 g

شرکت سازنده دی لینک-D-Link

تعداد پورت 48پورت

نوع کیستون شیلد دار

طبقه بندی کیستون Cat5e

مدل محصول NPP-5E2BLK481

نوع کتگوری Cat5e

جنس کیستون RJ45 Jack Housing: PBT+15%GF, UL 94V-0

RJ45 Jack shield: Bronze with Nickel plated

RJ45 Jack Contact Material & Finished:

Material: Phosphor Bronze

Finish: min 3 mm 50 micro-inches Gold plated over Nickel plated

جنس و ضخامت بدنه Panel: SECC, 1.2mm thickness with Black (RAL 9005) color painted

Operating temperature -10C to 60C ( ISO/IEC 11801,ANSI/TIA/EIA 568B.2)

رنگ مشکی

وزن قابل تحمل 7.7 kg between jack and plug

سایر مشخصات فنی "Panel: SECC, 1.2mm thickness with Black (RAL 9005)

color painted

RJ45 Jack Housing: PBT+15%GF, UL 94V-0

RJ45 Jack shield: Bronze with Nickel plated

RJ45 Jack Contact Material & Finished:

Material: Phosphor Bronze

Finish: min 3 mm 50 micro-inches Gold plated over Nickel plated

IDC Housing: PC+ 5% Glass Fiber, UL 94V-2

IDC Terminal material & Finished:

Phosphor Bronze with min 50 micro-inch Tin plated

Krone tool only

Suitable for 22-26 AWG solid and stranded wire

Jack Bracket Set: ABS+ PC, UL 94V-0, Black (RAL 9005) color

Dust Cover: PC, UL 94V-0, Transparent Black (RAL 9004) color

Name Plate: PVC, transparent color

Ground wire: 18 AWG wire, with Green/Yellow striped color,

length 40 cm"
